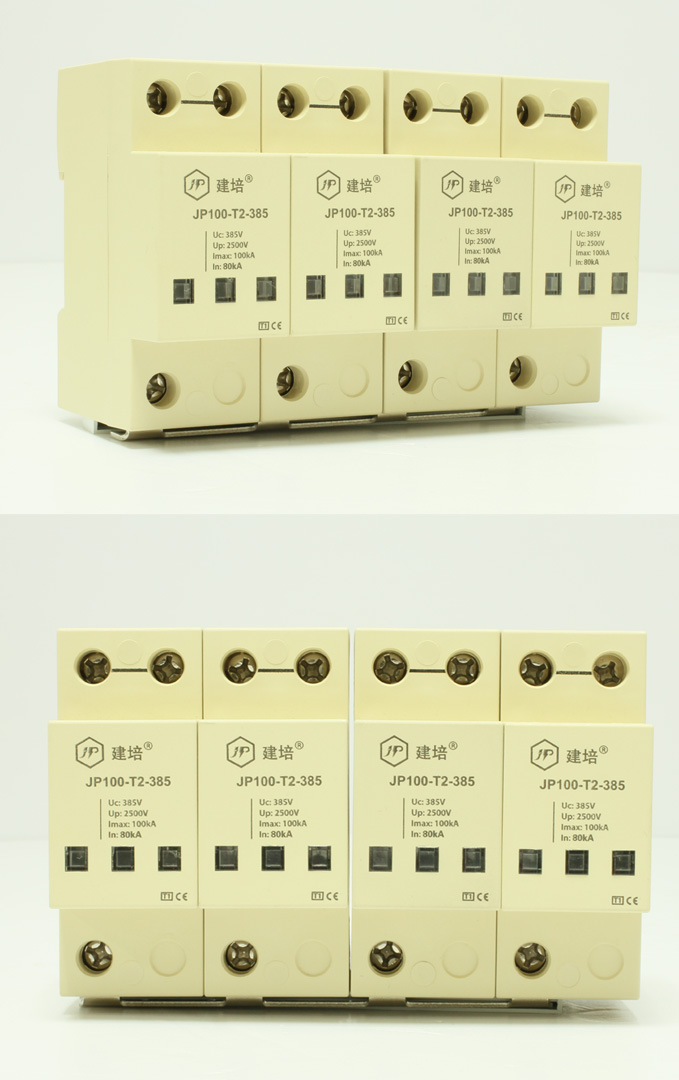

JP100-T2-385



JP100-T2-385



产品名称: SPD通用电源模块浪涌保护器

产品品牌: 建培

产品型号: JP100-T2-385

产品规格: 150 / 275 / 320 / 385 / 440

产品颜色: 白色 / 灰色

产品参数: 1.SPD保护符合 EN 61643-11 Type2

      2.SPD安装类别符合 EN 61643-1 Class II

产品优势: 1.高能容量氧化锌压敏电阻-高放电通流容量;

      2.反应能力快速; 一体化结构;



产品特点

    ● 高能容量氧化锌压敏电阻——高放电通流容量;

    ● 快速反应能力;

    ● 一体化结构;

    ● 失效指示功能,红色窗口出现为失效状态;

    ● 热敏控制过热危险脱扣机构,联动指示窗口;

    ● 高放电气放管组成3P1模式



产品用途

    SPD通用电源模块浪涌保护器,符合SPD国家标准GB18802.1-2011要求规范,使用时并联在电源线路上,它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性,能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用,从而保护被保护的设备或系统不受冲击而损坏。



适用范围

SPD通用电源模块浪涌保护器,主要用于第二级电源设备的保护,常用于易遭雷击的楼层配电柜、消防、网络、电梯等设备,适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。



产品参数


                型号                JP100-T2-385
                标称工作电压Un                230/400V
                最大交流持续工作电压Uc                385V
                雷击冲击电流limp(10/350us)T1                -
                最大放电电流lmax(8/20us)T2                100kA
                标称放电电流ln(8/20us)                80kA
                保护电压Up                <2500V
                最大后备熔丝时的短路耐受能力                25kA
                老化指示功能                有(指示窗口由模糊色变成红色)
                响应时间Ta                25ns
                老化热脱离功能                有
                工作温度范围                -40~+80℃
                连接导线截面积                1.5(min)~25(max)mm²硬/软线
                外壳材料                米色阻燃塑料,UL94-V0
                适用标准                IEC61643-1(2011);GB18802.1(2011)

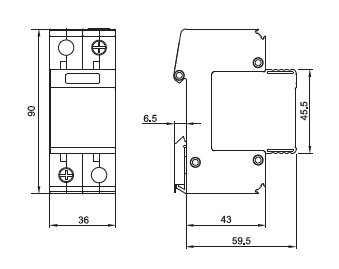

外形尺寸图

正面和侧面
