智能仪表

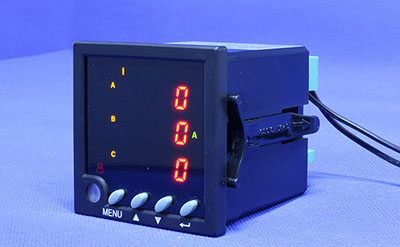

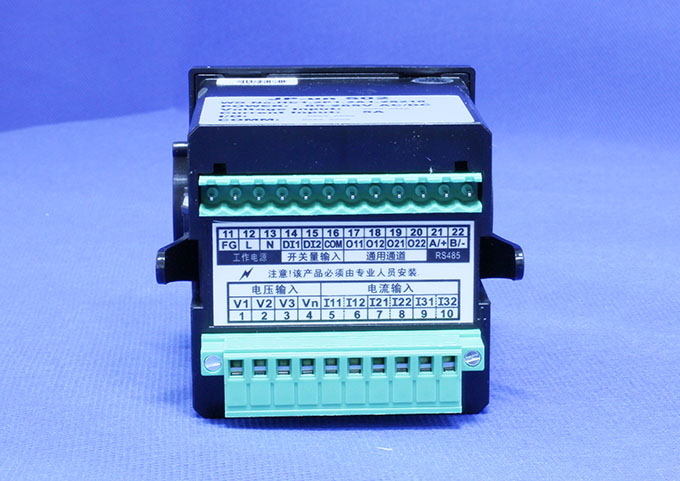

JP-un 5系列



JP-un 5系列





小尺寸,全功能
谐波,需量分析
适用于抽屉柜
人体红外感应技术
外形尺寸:72X72mm
开孔尺寸:68X68mm



功能特性
测量三相电流,三相电压/线电压,三相有功/无功/视在功率, 功率因数,有功/无功电度,频率等;
支持高达63次谐波分析;
电流/功率需量分析;
2路开关量输入,2路通用通道可配置为继电器输出/脉冲输出/ 4~20mA模拟量输出;
支持漏电检测;
MODBUS-RTU@RS485通讯;
支持DL/T645@RS485;

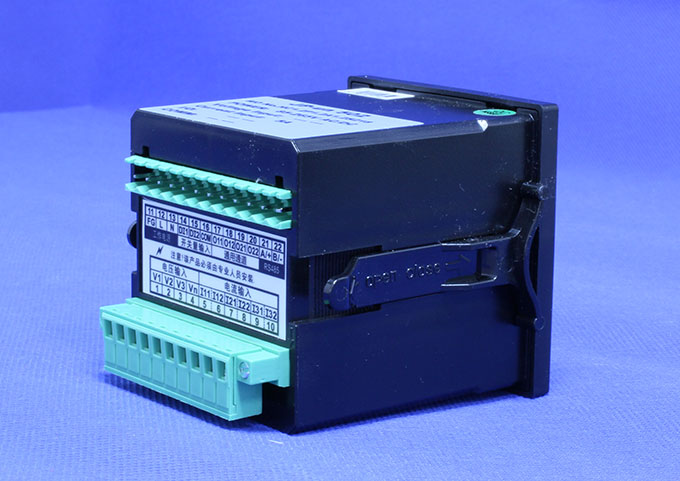

面板式安装,卡扣滑块固定,免螺丝安装;


性能指标
执行标准:GB/T17215-2008, GB/T22264-2008;
精度等级:电压、电流0.2级,功率0.5级,有功电度1级, 功率因数0.5%,频率0.01 Hz;
工作电源:85~265VAC/DC,整机功耗<0.5W;
开关量输入:4kV光电隔离,内置24VDC电源,干接点输入;
继电器输出:固态继电器输出,最大负载电流,AC250V/3A @ 50Hz(如需机械式继电器输出,请在订货时说明) 模拟量输出:4~20mA,最大负载650Ω,精度0.2%.可软件配置关联电参数;
脉冲输出:关联有功/无功电度,可设置1~6000Puls/kWh                或者kvarh,可设置脉冲宽度10~1000ms;
输入范围:电流AC0~5A,电压AC0~660V,频率45~65Hz; 谐波分析:63次分量,及THD, THFF, CF, KF等;
需量分析:电流/功率需量实时值、最大值及预测值;
数据保存:所有系统参数和电度数据在失电状态下可保存20年;
通讯端口:MODBUS-RTU@RS485
波特率支持1200~38400bps;
快速脉冲群抗扰度:IEC61000-4-4, Level 4;
浪涌抗扰度:IEC61000-4-5, Level 3;
静电抗扰度:IEC61000-4-2,Level 4; 环境:工作温度-20~70℃,存储温度-40~85℃,湿度5%~95%无凝露。


①基本功能
un502:三相电流
un503:三相电压
un504:三相电流、电压
un506:三相电流、电压、电度
un508:三相电流、电压、电度、功率、频率、功率因数
un509:三相电流、电压、电度、功率、频率、功率因数、总谐波、
63次分次谐波、需量、分时电度

②辅助功能
M : MODBUS-RTU@RS485;
T : DL/T645@RS485;
K2:最多2路开关量输入 S2/R1/L1/P2/A1:最多2路通用通道,可配置为可控硅开关量输出/继电器开关量输出(最多1路)/漏电输入/脉冲输出/模拟量输出 被测电流电压等级可选;
