智能仪表

JP-un 3系列



JP-un 3系列

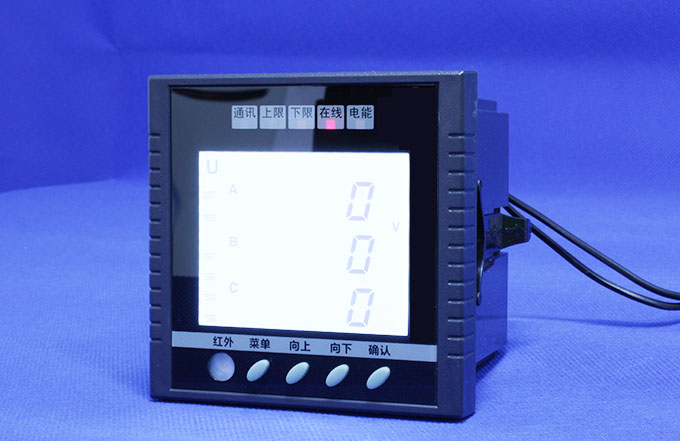

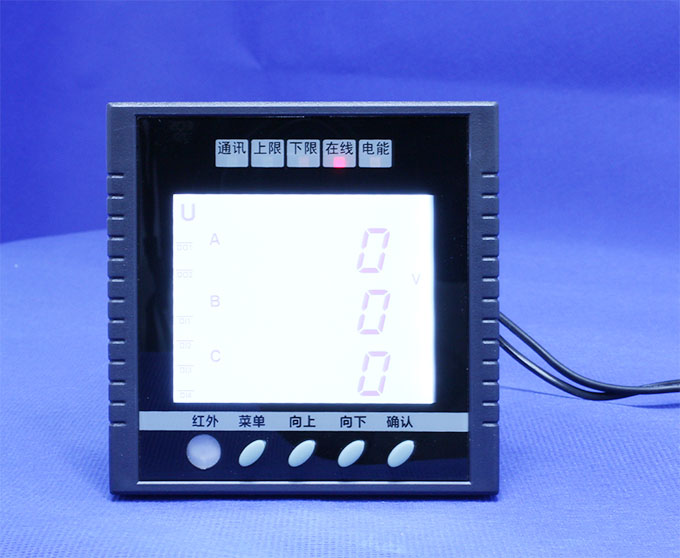

大屏幕LCD液晶显示
人体红外感应技术
外形尺寸:96X96mm
开孔尺寸:85X85m



性能指标

执行标准:GB/T 17215-2008, GB/T 22264-2008;
精度等级:电压、电流0.2级,功率0.5级,有功电度1级,功率因数0.5%,频率0.01 Hz;
工作电源:85-265VAC/DC,整机功耗<0.5W;
开关最输入:4kV光电隔离,内置24VDC电源,干接点输入;
继电器输出:固态继电器输出,最大负载电流AC250V/3A@50Hz(如需机械式继电器输出请在订货时说明)
模拟量输出:4~20mA,最大负载650Ω,精度0.2%,可软件配置关联电参数;
脉冲输出:关联有功/无功电度,可设置1-6000Puls/kWh 或者kvarh,可设置脉冲宽度10~1000ms;
翰入范围:电流AC 0~5A:电压AC 0-660V,频率45~65Hz;
谐波分析:63次分量,及THD, THFF, CF, KF等;
需量分析:电流/功率需量实时值、最大值及预测值;
数据保存:所有系统参数和电度数据在失电状态下可保存20年;
通讯端口:MODBUS-RTU@RS485,波特率支持1200-38400bps;
快速脉冲群抗扰度:IEC61000-4-4, Level 4;
浪涌抗扰度:IEC61000-4-5, Level 3;
静电抗扰度:IEC61000-4-2 ,Level 4;
环境:工作温度-20~70℃,存储温度-40~85℃,湿度5%~95%无凝露;



功能特性
支持AD RF无线通讯功能;
测量三相电流,三相电压/线电压,三相有功/无功/视在功率, 功率因数,有功/无功电度,频率等;
支持高达63次谐波分析; 2路开关量输入,2路通用通道可配置为继电器输出/脉冲输出 /4~20mA模拟量输出;
上下限报警通道,可产生声光报警及关联继电器输出;
支持漏电检测; MODBUS-RTU@RS485通讯;
大屏幕FSTN液晶显示,现场可对各项参数编程;
面板式安装,卡扣滑块固定,免螺丝安装;
支持电流/功率需量分析。

型号定义
①基本功能
un302:三相电流;
un303:三相电压;
un304:三相电流、电压;
un306:三相电流、电压、电度;
un308:三相电流、电压、电度、功率、频率、功率因数;
un309: 三相电流、电压、电度、功率、频率、功率因数、总谐波、63次分次谐波、需量、分时电度;

②辅助功能
M: MODBUS-RTU@RS485;
T: DL/T645@RS485;
K2:最多2路开关量输入;
S2/R2/L2/P2/A2:最多2路通用通道,可配置为可控硅开关量输出/继电器开关量输出/漏电输入/脉冲输出/模拟量输出
被测电流电压等级可选;
