智能仪表

JP-un 2系列



JP-un 2系列








经典型号,高性价比
外形尺寸:96X96mm
开孔尺寸:85X85mm



功能特性
测量三相电流,三相电压/线电压,三相有功/无功/视在功率, 功率因数,有功/无功电度,频率等;
2路开关量输入,2路通用通道可配置为继电器输出/脉冲输出 /4~20mA模拟量输出;
上下限报警通道,可产生报警关联继电器输出; 支持漏电检测;
MODBUS-RTU@RS485通讯;

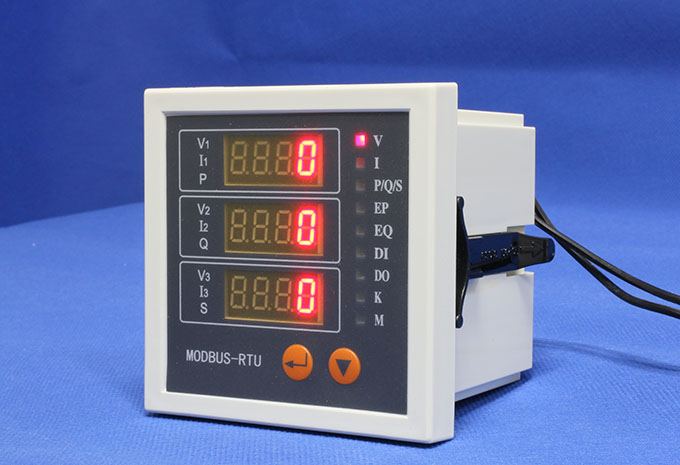

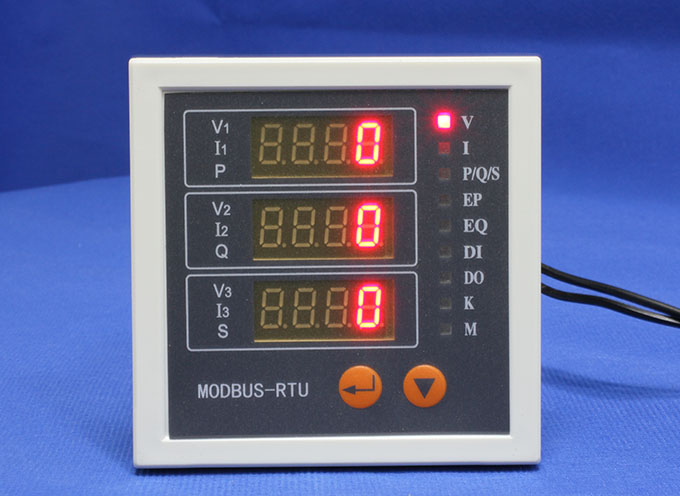

高亮三行LED显示.现场可对各项参数编程;

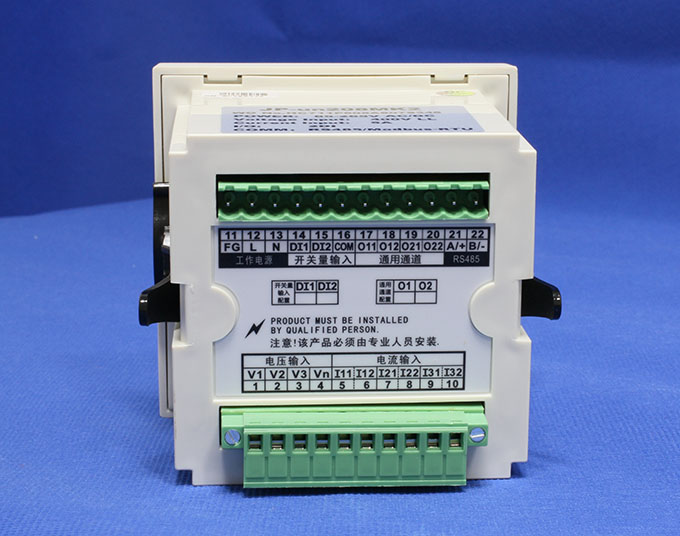

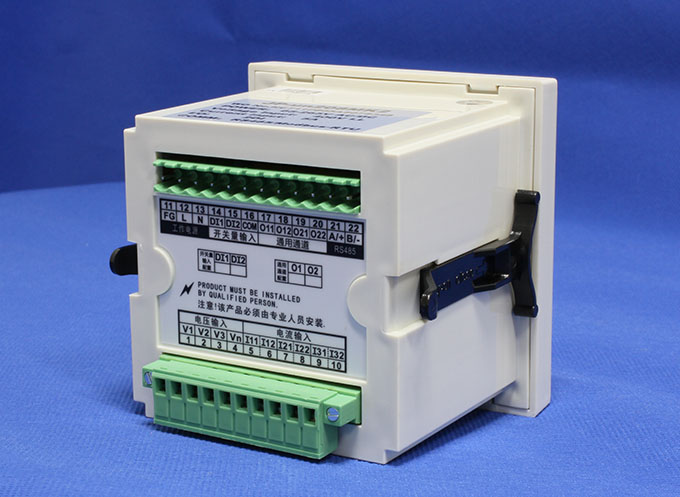

面板式安装,卡扣滑块固定,免螺丝安装;



性能指标
执行标准:GB/T17215-2008, GB/T22264-2008;
精度等级:电压、电流0.2级,功率0.5级,有功电度1级,功率因数0.5%,频率0.01 Hz;
工作电源:85-265VAC/DC,整机功耗<0.5W;
开关量输入:4kV光电隔离,内置24VDC电源,干接点输入;
继电器输出:固态继电器输出,最大负载电流AC 250V/3A@50Hz(如需机械式继电器输出,请在订货时说明)
模拟量输出:4~20mA,最大负载650Ω,精度0.2%,可软件配置关联电参数;
脉冲输出:关联有功/无功电度,可设置1~6000Puls/kWh或者kvarh,可设置脉冲宽度10-1000ms;
输入范围:电流AC 0~5A;电压AC 0~660V,频率45~65Hz;
数据保存:所有系统参数和电度数据在失电状态下可保存20年;
通讯端口:MODBUS-RTU@RS485,波特率支持2400~38400bps;
快速脉冲群抗扰度:IEC61000-4-4, Level 4;
浪涌抗扰度:IEC61000-4-5, Level 3;
静电抗扰度:IEC61000-4-2,Level 4;
环境:工作温度-20~70℃,存储温度-40~85℃. 湿度5%~95%无凝露;

型号定义
①基本功能
un202:三相电流
un203:三相电压
un204:三相电流、电压
un206:三相电流、电压、电度
un208:三相电流、电压、电度、功率、频率、功率因数

②辅助功能
M: MODBUS-RTU@RS485;
K2:最多2路开关量输入;
S2/R2/L2/P2/A2:最多2路通用通道,可配置为可控硅开关量输出/继电器开关量输出/漏电输入/脉冲输出/模拟量输出
被测电流电压等级可选;
