智能仪表

JP-un 1系列



JP-un 1系列








外形小巧美观,全功能
外形尺寸:48X48mm
开孔尺寸:45X45mm



功能特性
测量单相电流,单相电压,有功/无功/视在功率,功率因数, 有功/无功电度,频率等;
1路开关量输入或者1路继电器输出或者或者1路脉冲输出或者1路4~20mA模拟量输出;
上下限报警通道,可产生报警关联继电器输出; MODBUS-RTU@RS485通讯;

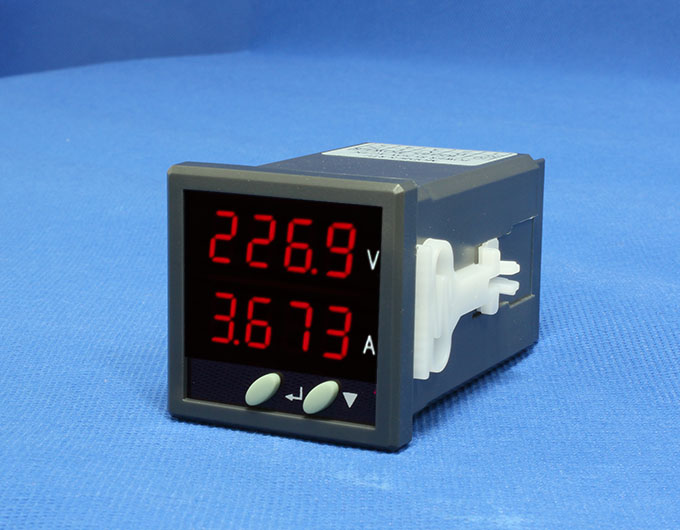

高亮二行LED显示,现场可对各项参数编程;

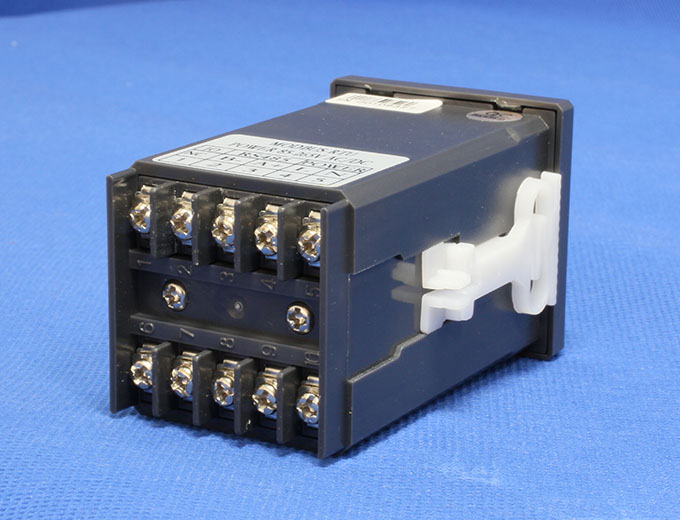

全封闭壳体,面板式安装.卡扣滑块固定,免螺丝安装;



性能指标
执行标准:GB/T 17215-2008, GB/T 22264-2008;
精度等级:电压、电流0.2级,功率0.5级,有功电度1级,功率因数0.5%,频率0.01 Hz;
工作电源:85~265VAC/DC,整机功耗<0.5W;
开关量输入:4kV光电隔离,内置24VDC电源,干接点输入
继电器输出:固态继电器输出,最大负载电流AC250V/3A@50Hz(如需机械式继电器输出,请在订货时说明)
模拟量输出:4~20mA,最大负载650Ω,精度0.2%,可软件配置关联电参数;
脉冲输出:关联有功/无功电度,可设置1~6000Puls/kWh或者kvarh,可设置脉冲宽度10~1000ms;
输入范围:电流AC0-5A;电压AC0-660V,频率45~65Hz
数据保存:所有系统参数和电度数据在失电状态下可保存20年
通讯端口:MODBUS-RTU@RS485,波特率支持2400-38400bps;
快速脉冲群抗扰度:IEC61000-4-4, Level 4;
浪涌抗扰度:IEC61000-4-5, Level 3;
静电抗扰度:IEC61000-4-2,Level 4;
环境:工作温度-20~70℃.存储温度-40~85℃,湿度5%~95%无凝露。

型号定义
①测量功能
un101:单相电流(需确定变比、无通讯、无其它扩展功能)
un102:单相电流 i103:单相电压
un104:单相电流、电压
un106:单相电流、电压、电度
un108:单相电流、电压、电度、功率、频率、功率因数
un112:三相电流

②辅助功能
M: MODBUS-RTU@RS485;
T:DL/T645@RS485;
K1:最多1路输入输出通道;
S1/R1/P1/A1:最多1路通用通道,可配置为可控硅开关量输出/继电器开关量输出/脉冲输出/模拟量输出
被测电流电压等级可选;
