智能仪表

JP-un 9系列



JP-un 9系列

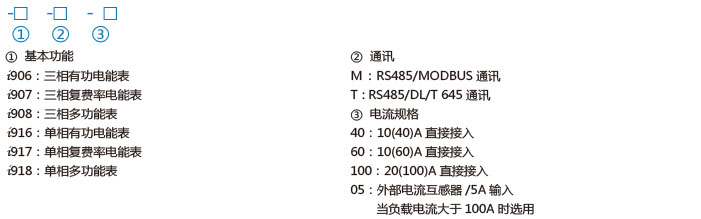

产品选型



功能特性
·测量总有功电度,电流,电压,有功功率,功率因数,频率
·具有红外和RS485接口,支持DL/T645-2007《多功能表通讯规约》/MODBUS-RTU通讯规约
·6+1位液晶显示
·标准DIN35mm导轨式安装


性能指标
·执行标准:DL/T614-2007,GB/T17215.321-2008
·精度等级:电度1级
·工作电源:220VAC,整机功耗<0.5W
·输入范围:支持直接接入式或者C接入式
·数据保存:所有系统参数和电度数据在失电状态下可保存20年
·通讯端口:RS485,DL/T645-2007或者MODBUS-RTU通讯规约,波特率1200-9600bps;
·快速脉冲群抗扰度:IEC61000-4-4,Level4
·浪涌抗扰度:IEC61000-4-5,Level3
·静电抗扰度:IEC61000-4-2,Level4
·环境:工作温度-20~55℃,存储温度-40~85℃,湿度5%~95%无凝露。


安装尺寸及接线
·90x:高88*宽125*深73mm(7P)
·91x:高88*宽75*深73mm(4P)

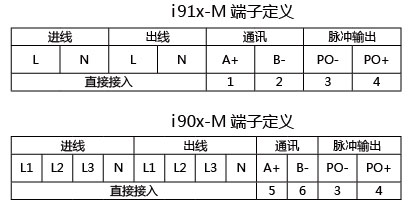

接线端子图
