产品介绍
建培 V系列能耗管理系统通过智能配电仪表,导轨式电能表,对商场,宾馆,学校,医院,银行,体育馆,政府机关等大型公共建筑进行电能分项计量和能耗分析管理。系统实现建筑信息、BA参数配置、日志与用户管理、设备监控、环境监控、能耗指标、分项能耗、支路能耗、报表制作、数据处理等功能。
我国大型公共建筑能耗巨大,且一直缺乏直接数据为决策的制定提供基础和参考。住房和城乡建设部建科[2008] 114号文(2008-06-24)《关于印发国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则的通知》实施,对于能耗监测系统作了具体规范。因此,必须建立大型公共建筑能耗监测平台,对全国重点城市重点建筑能耗进行实时监测,并通过能耗统计、能源审计、能效公示、用能定额和超定额加价等制度,促使国家机关办公建筑和大型公共建筑提高节能运行管理水平,为政府政策的制定和决策提供参考。


系统构成
能耗管理系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置,采用远程传输等手段及时采集能耗数据,实现重点建筑能耗的在线监测和动态分析功能的硬件系统和软件系统的统称。其中,分类能耗是指根据国家机关办公建筑和大型公共建筑消耗的主要能源种类划分进行采集和整理的能耗数据。如:电、燃气、水等。分项能耗是指根据各类能源的主要用途划分进行采集和整理的能耗数据.例如.电量分项能耗应当包括:照明用电、插座用电、空调用电、动力用电、特殊用电。
· 数据传输技术:建筑物能耗监测系统的自动计量装置所采集的能耗数据,通过RS485接口.并采用TCP/IP通信协议自动并实时上传给数据中心,保证数据得到有效的管理和支持高效率的查询服务,同时数据传输采取一定的编码规则,实现数据组织、存储及交换的一致性。
· 数据中心:数据中心也就是数据库,接收并存储其管理区域内监测建筑的能耗数据,并对其进行处理、分析、展示和发布。数据中心具备设置数据更新的时间间隔,访问历史数据.报警,打印报表,实时与历史曲线,图表的绘制.并预留相应扩展功能。

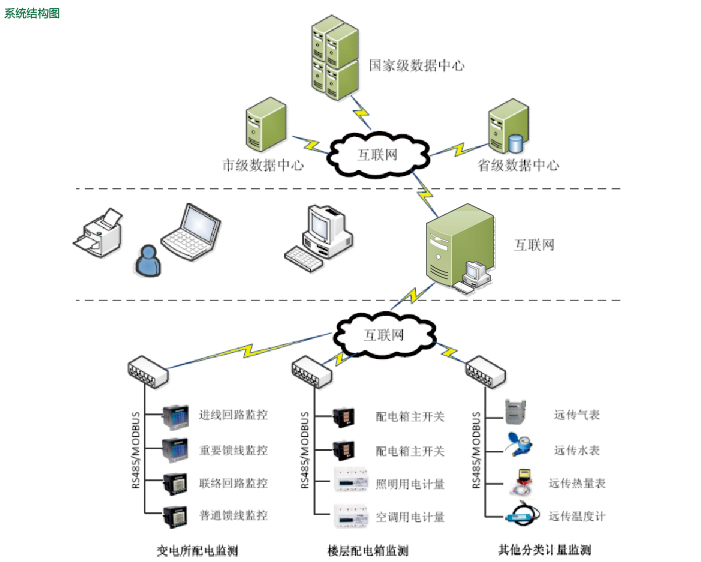

· 系统结构:建培 V系列能耗管理系统以计算机、通讯设备、侧控单元为基本工具,根据现场买际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的最优化的组网方式,为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台,它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化的采用面向对象的分层、分级、分布式智能一体化结构。建立的层次结构如图所示。更多相关请访问,消防设备电源监控系统,防火门监控系统,智能电力仪表。


产品选型



系统功能
建培 V系列能耗管理系统的能耗数据采集方式包括人工采集方式和自动采集方式。通过人工采集方式采集的的数据包括建筑基本情况数据采集指标和其它不能通过自动方式采集的能耗数据,如建筑消耗的煤,液化石油,人工煤气等能耗量。通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据,由自动计算装置实时采集,通过自动传输方式实时传输至数据中心。
系统提供标准的手工信息录入界面.可对各栋监控建筑的基本信息进行整理和录入,并支持手工录入历史能耗数据的的功能。建培 V系列能耗管理系统的数据库建立完全依据114号文,根据建筑的使用功能和用能特点,将国家机关办公建筑和大型公共建筑分为如下几类:办公建筑、商场建筑、宾馆饭店建筑、文化教育建筑、医疗卫生建筑、体育建筑、综合建筑、其它建筑。


实时监控
· 系统采集站定时采集各监控点的仪表参数并上传至本地能耗管理系统数据库,用户可于当地实时查询能耗监测情况。


分类能耗分析
· 系统在完成数据处理与上传的同时,将建筑能耗进行分类分析,该部分功能符合114号文的定义,即将建筑能耗分为如下几类:

⑴ 耗电量
⑵ 耗气量(天然气量或者煤气量)
⑶ 集中供冷耗冷量
⑷ 耗水量
⑸ 集中供热耗热量
⑹ 其他能源应用量(如集中热水供应量、煤、油、可再生能源等)
· 照明插座用电:为建筑物主要功能区域的照明、插座用电、室外景观照明用电。
· 空调用电:主要包括冷热站用电、空调末端用电。
· 动力用电:主要包括电梯用电、水泵用电、通风机用电。
· 特殊用电:主要包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或者其他特殊用电。
· 建筑总能耗为建筑各分类能耗(除水耗量外)所折算的标准煤量之和。
· 总用电量=Σ各变压器总表直接计量值。
· 分类能耗量=Σ各分类能耗计量表的直接计量值。
· 分项用电量=Σ各分项用电计量表的直接计量值。
· 单位建筑面积用电量=总用电量/总建筑面积。
· 单位空调面积用电量=总用电量/总空调面积。


用能情况的同/环比分析
· 统计建筑或片区能耗的时用量、日用量和年用量,以曲线图、柱状图等不同方式显示,支持报表输出。


建筑节能辅助诊断
· 电动机额定电流大于100A时,每个本体需另配3只外部电流互感器断流程,并给出能耗分析报告。
