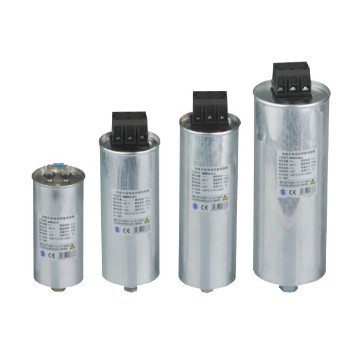

JPC系列圆柱型自愈式电力电容器



JPC系列圆柱型自愈式电力电容器




产品介绍:
1、螺栓出线方式,保证了接线的可靠稳定,满足大容量、大电流的要求;
2、安全可靠的美式过压力防爆结构,内置式放电电阻,使得产品更安全,更可靠;
3、长寿命、多元件设计,增加散热面积,使电容器的温升更低,延长电容器的使用寿命;
4、电容器元件用金属化薄膜采用特别的方阻设计,既有很高的自愈性能,又满足了高可靠性的接触和高耐压的要求;
5.安全有效的防护措施,免除对人体的伤害;
6、方便可靠的安装方式,提高了工作效率;
7、优质圆柱形铝外壳,美观漂亮,更小的体积,使得单柜的容量更大。工业产品的设计家电化,提升成品形象,为客户创造最大价值。
8、产品符合IEC8311(2)IEC60831-1,2国际标准和GB/T12747-2004国家标准的要求。


技术参数:
执行标准:IEC60831-1,IEC60831-2,GB/T12747-2004
额定电压; 230V、250V、280V、400V、415V、440V、450V、480V、525V、690V、750V、1200V、
额定频率:50~60Hz
额定容量:3Kvar ~30Kvar
过电压范围:1.1Un(8小时/24小时)/ 1.1Un+30%(连续1分钟)
过电流范围:1.3In
浪涌电流:200倍额定电流
损耗(介质):<0.2W/kVar
容值偏差:-5 ~+10%
极间耐压:2.15Un,AC,10S
极壳耐压:3000V,AC,10S
设计寿命:正常工作条件下170,000工作小时
环境温度:-40/ D (最高+65℃
冷  却:自然冷却(或强制风冷)
最高允许湿度:95%
海拔高度:≤4000m
安装方式: 垂直安装(其他方式安装请说明可提供)
安全性:干式技术,过压力保护装置,自愈合技术,过电流保护器
放电器件:内置放电电阻
外壳材质:优质铝外壳
防污等级:IP20,户内安装,  加装特殊的防护罩可以满足户外安装
介质材料: 金属覆膜聚丙烯介质
填充材料: 干式阻燃矿物
端  子: M6/M8铜螺栓,带防触电保护罩


产品特点:
1.先进的生产设备,优良的进口原材料,加上良好的生产工艺,充分保障了产品的高品质量。
2.体积小、重量轻,采用金属化聚丙烯膜材料作为介质,体积、重量仅为老产品的1/4或1/5。
3.内装放电电阻和保险装置。内装放电电阻,使电容具有自动放电功能,确保操作安全。内装压力开断型保险装置,当电容器发生故障时,内部压力增大,保险装置能使其自动脱离电源,避免事故扩大。
4.设计新颖的安装脚,让用户安装调整方便,独特的引出端子,接线方便,连接可靠防护优良。
5.进口材料的外壳,造型美观。


主要用途及使用范围:
JPC系列低压并联电容器适用于补偿工频电力系统感性无功功率,以提高功率因数,改善供电质量,降低线路损耗。
