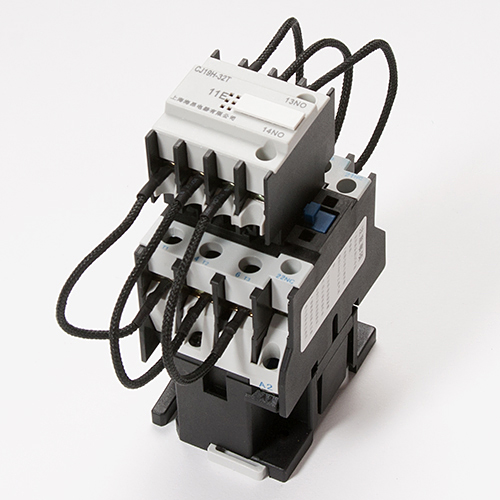

CJ19H-32T/11E



CJ19H-32T/11E




一、用途及特点
CJ19H-32T/11E型接触器专用于交流50Hz,电压至380V的无功功率补偿屏中切合电容器,能有效发抑制合闸涌流。可代替原来由一只CJ10接触器和三只XD1限流电抗器组成的切换装置,具有体积小,重理轻、通断能力强、节约原材料等优点。


二、型号及含义


三、正常工作条件和安装条件
1周围空气温度:-5℃~+40℃,24小时温度平均值不超过+35℃。
2大气条件:在+40℃时大气相对湿度不超过50%,在较低温度下,可以有较高的相对温度,在最湿月的平均最低温度为+25℃时的平均最大相对湿度为90%,并考虑到因温度变化而发生在产品表面上的凝露。
3海拔:安装地点的海拔不超过2000m
4污染等级:3级
5安装类别:Ⅲ类
6安装条件:安装面与垂直面的倾斜度不大于±5℃,并无显著摇动、冲击和振动的地方。


四、技术参数
1的性能参数见表1

产品型号

额定绝缘电压ui(v)

额定工作电压ue(v)

约定发热电流Ith (A)

AC-6b额定工作电流Ie(A)

AC-6b额定控制容量Kvar

 CJ19H-32T

660

380

32

26

1

2接触器线圈工作电压Us为:交流50Hz,36V、110V、127V、220V、380V。
3动作特性:接触器吸引线圈在周转空气温度为-5℃~+40℃之间。吸合电压为85%Us~110%Us,释放电压为75Us~20%Us。
4辅助触头型式见表2

产品型号

辅助触头组合代号

触头数



CJ19H-32T

11E

   1NO      1NC

02E

   0NC      2NC

                 20E

2NC      0NC



五、辅助触头额定电压与电流


 类别  名称


交流

直流

AC-15

DC-13

额定工作电压(V)

380

220

额定工作电流(A)

1.9*

0.15*


六、安装方式
CJ19系列接触器可用螺钉安装,也可用35mm和75mmTH型标准卡轨安装。

安装、使用及维护
1安装前应检查线圈上电压频率是否与电源相符。
2接触器切换的电容器的容量是否与本产品的切换容量相符。
3接触器必须符合规定和安装条件,主电路的电源进线端应朝上方。
4接线螺钉必须打紧,检查接线无误后,在主电源不载负荷情况下,先将吸引线圈通断电数次,在试验动作可靠后,方能投入使用。
5使用中定期检查产品的各部件,要求可动部分不卡阻。紧固件无松动,一旦零部件损坏应及时更换。
