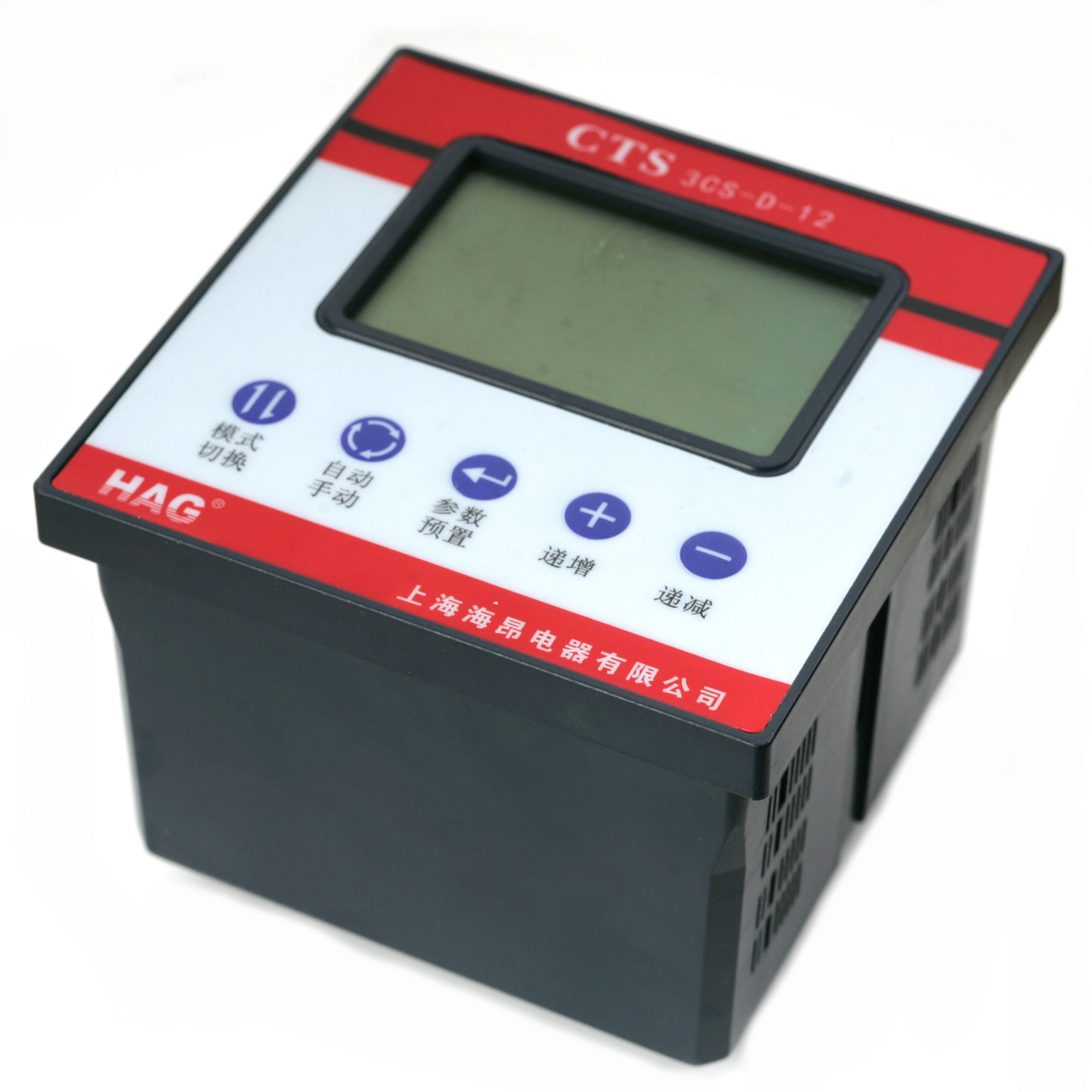

CTS3CS-D-12无功动态补偿控制器



CTS3CS-D-12无功动态补偿控制器




一、简介
本系列无功功率自动补偿控制器(以下简称控制器)采用液晶显示器与用户进行会话操作,中文界面,简单易懂。具有快捷功能键,只要点击一个按键就能完成功能切换动作,简化了安装调试工作。提供2种控制模式,同时满足不同层次使用者对控制器控制策略的个性要求,并提供了11种编码方案。即使提供了这些高级功能它依然具有很高的性价比,所以它是一款非常普及性的无功功率自动补偿控制器。其主要用于3相4线或3相3线平衡电力系统对无功功率补偿的自动控制。


二、功能特点
1、采用交流采样技术。
2、使用基波功率因数或基波无功功率为控制物理量,控制精度高,无投切震荡,对谐波不敏感。
3、控制参数全数字操作,使用方便,一步到位,停电数据不丢失。
4、提供11种编码方案,减少投切次数,提高系统的使用寿命。
5、抗干扰能力强,能抵御从电源直接输入的2000V干扰脉冲,不死机不丢失数据,运行稳定可靠。
6、液晶显示电网功率因数、无功功率、电压、电流、环境温度、控制参数等。
7、具有温度保护功能,当环境温度超过55度时(本温度值不可调),控制器将切除所有电容器组。
8、具有手动运行和自动运行两种工作方式,方便用户的安装调试。
9、具有过电压、欠电压判断显示并快速切除电容器组的功能,防止电容器组在过电压条件下运行。
10、电流取样信号的输入电阻小于0.05欧,可直接从计量回路中取出。
11、具有功率因数和无功功率两种补偿模式。
12、具有温度报警节点信号,可用于散热风机的自动控制。
13、初始相位预置功能(通过软件调节电流信号的极性)


三、技术参数
额定工作频率45-65Hz(自适应)最大CT变比4000/5A
额定工作电压AC380V-15%-+20%工作灵敏度50mA
额定工作电流0-5.5A欠压保护门限......300V
节点输出容量-12V/10mA....外形尺寸122.5mm×122.5mm×100mm
功率因数显示范围....0.001-....0.001安装开孔尺寸113mm×113mm
