一、概述

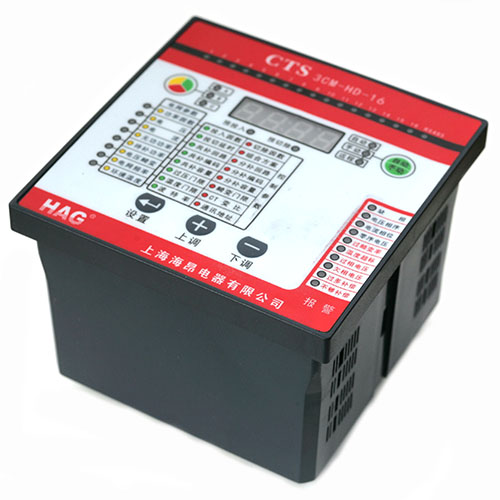

CTS3CM-HD-16系列无功功率分相自动补偿控制器(以下简称控制器)，以高性能的16位微处理器为核心器件同时取3相电压3相电流信号，最多提供16个控制回路。每台控制器提供全分补、全共补、共补加分补3种补偿方案.同时提供12种电容器组投方法(输出编码)，用户可通过修改控制参数进行选择，共补输出回路与分补输出回路数可任意调节。本控制器在功能上融入了上一代此系列产品的优点、同时加入了许多非常实用的特殊功能，在面板板布局上更加人性化，操作更加简单实用。控制参数一经修改永久保存，掉电不丢失。动态输出型控制器响应时间小于100mS。提供RS485接口，采用MODBUS-RTU通讯规约，可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能。采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感，人机界面友好,外观美观大方。适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

二、功能特点
(1)以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
(2)功率因数测量精度高，显示范围宽。
(3)有12种电容器容量编码方式供用户选择。
(4)可再编程式的补偿方案和输出回路。
(5)最多16回路输出。
(6)快捷功能键盘,人机界面友好操作方便。
(7)各种控制参数全数字可调直观使用方便。
(8)具有自动运行与手动运行和远程控制3种工作方式。
(9)共补分补投切指示用不同种颜色做区分。
(10)具有过电压、欠电压、畸变率超标、温度超标保护功能。(11)具有电压相序、电流相位、零序电压超标保护功能。
(12)电流信号输入阻抗低≤0.01欧姆。(13)目标功率因数调节范围宽。
(14)具有RS485通讯接口。
(15)共补与分补投切控制信号占用端子的排列方法用户可选择。
(16)具有掉电保护功能控制参数停电不丢失。(16)各种报警LED指示。
(17)为本公司生产的具有通讯功能的控制器配置了免费的应用后台软件(用户可上本公司网站下载安装),本软件可运行在Windows-2000-Xp视窗操作系统,整个软件为图形界面,操作简单,许多操作只要点击鼠标即可完成,主要功能有远程修改控制参数、查看控制参数、查看电力参数、查看电容器组投切状态、远程投切电容器组等,并提供通讯协议方便用户的二次开发.同时集成了补偿方案自动生成软件工具、串口调试软件工具等。

三、技术参数
电源电压:380V(Ua-Uc)±20%。
信号电压:AC50V-275V(相电压)。信号电流:AC0-5.5A。
工作频率:45-65Hz。欠压门限:176V。
最小工作电流(灵敏度):50mA。最快响应速度:100毫秒或1秒。
Rs485负载强度:32个。控制输出有源信号容量:(以V端子为参考电位)负12V10mA/路。
控制输出节点信号容量:AC250V3A/路。防护等级：外壳IP30。
整机能量消耗:<6VA。安装方式：嵌入式安装倒齿附件螺丝固定。
连接方式：可拔插接线端子螺丝固定。外形尺寸:长(120mm)×宽(120mm)×深(87mm)。
安装尺寸:实物尺寸112mm×112mm,开孔尺寸113mm×113mm。
