JPCC系列控制与保护开关



JPCC系列控制与保护开关

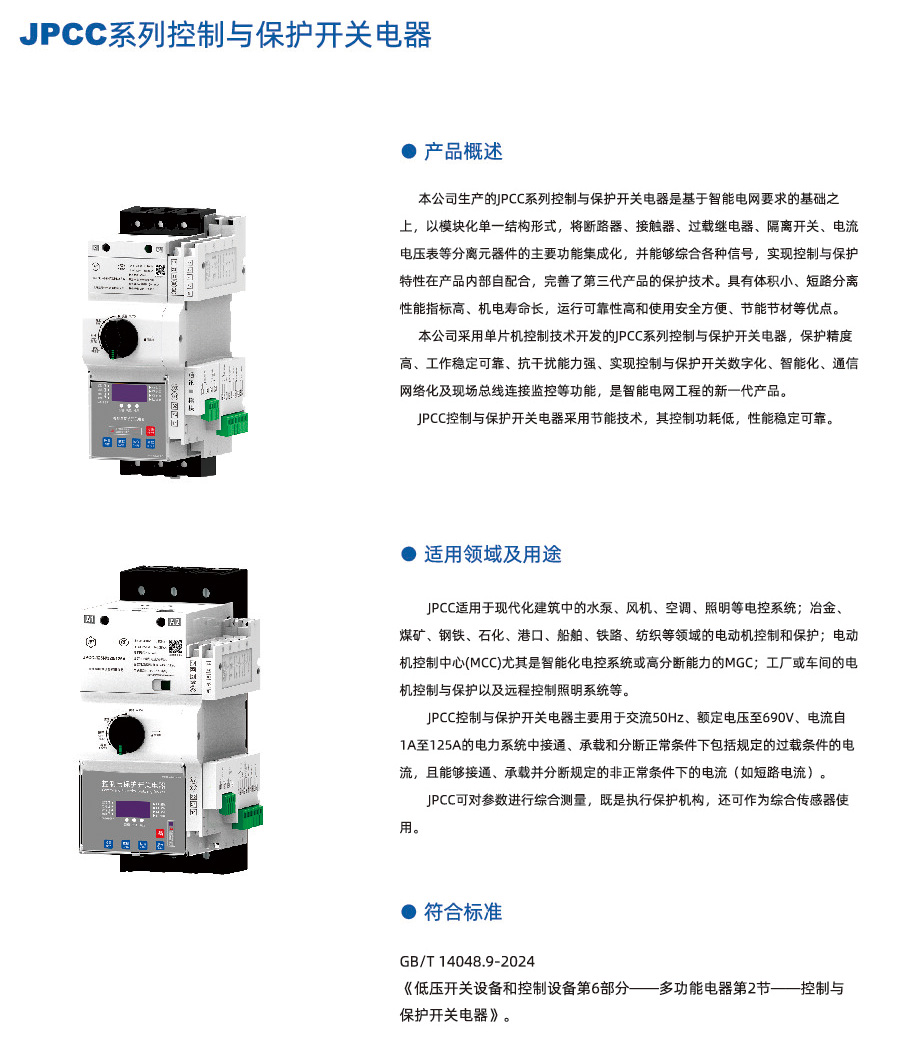

使用范围
JPCC 系列控制与保护开关电器主要用于交流50HZ(60HZ)、额定电压至690V、主体额定电流自3A 至125A、数字化控制器可调工作电流自0.1A 至125A、控制电机功率自0.05kW 至55kW 的电力系统中接通、承载和分断正常条件(包括规定的过载条件)下的电流,且能够接通、承载并分断规定的非正常条件(如短路)下的电流。JPCC 系列控制与保护开关电器采用模块化的单一产品结构型式,集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、智能漏电综合保护器、起动器、隔离器、电机综台保护器等低压电器产品的主要功能,具有远距离自动控制盒就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间 一 电流保护特性(具有过载长延时、过载短延时、短路瞬时三段保护特性)。根据需要选配功能模块或附件,具有保护(包括短路保护、过载保护、过流保护、断缺相保护、过欠压保护、三相不平衡保护、剩余电流保护等)和控制功能(包括手动控制、就地控制、远程控制、消防自动控制等)。可实现对各类电动机负载(包括不频繁起动、频繁起动)、配电负载的控制与保护,为不同需求的客户提供完整的数字化智能解决方案。

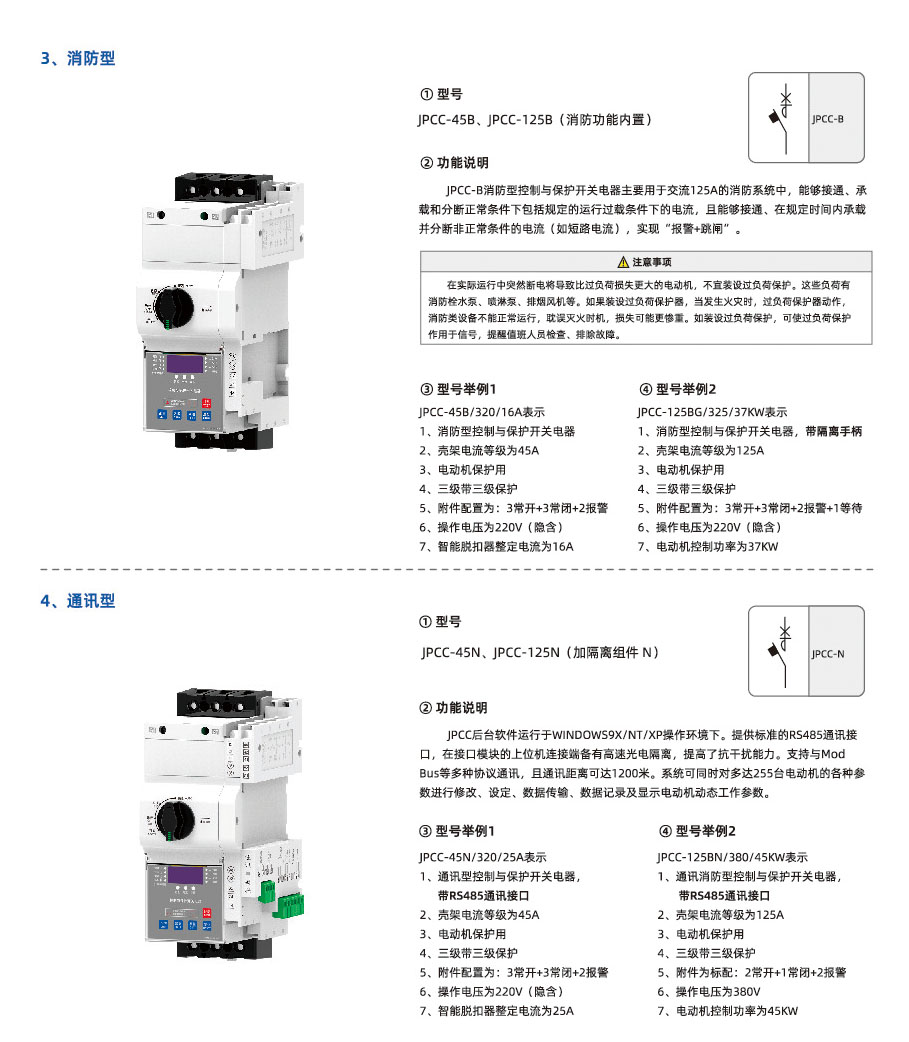

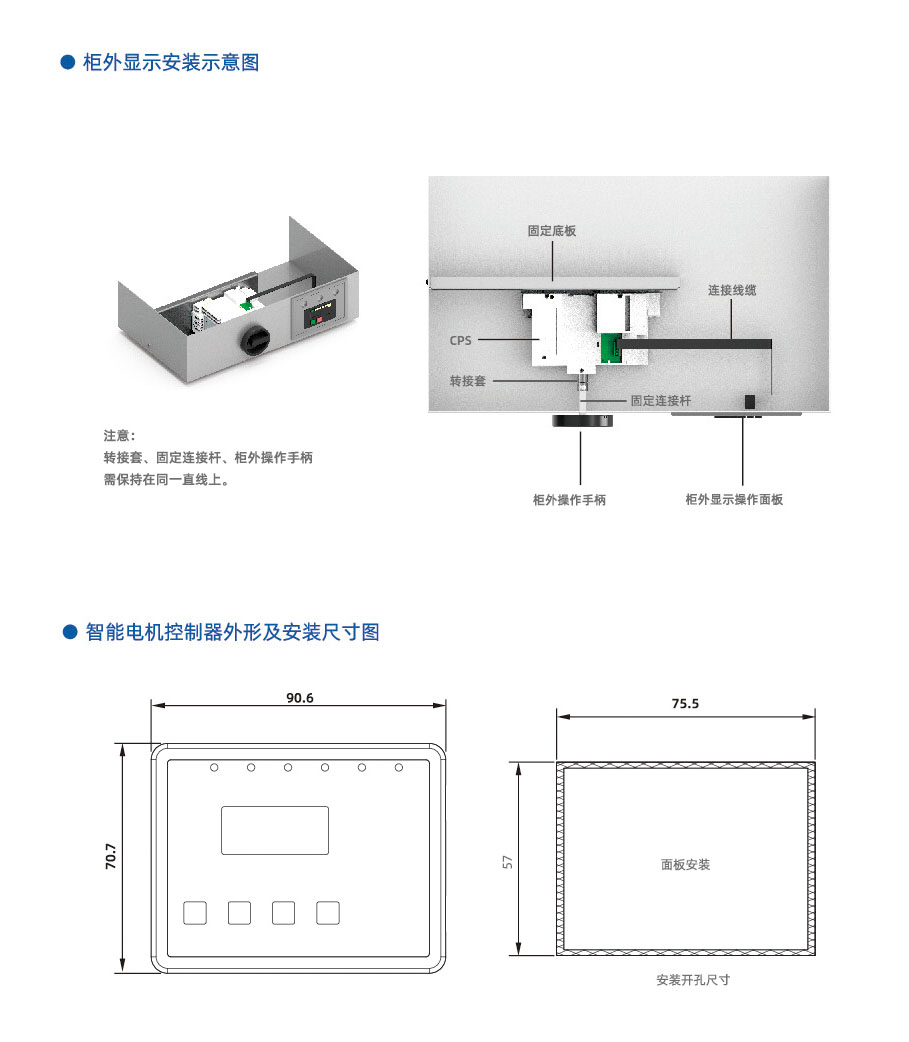

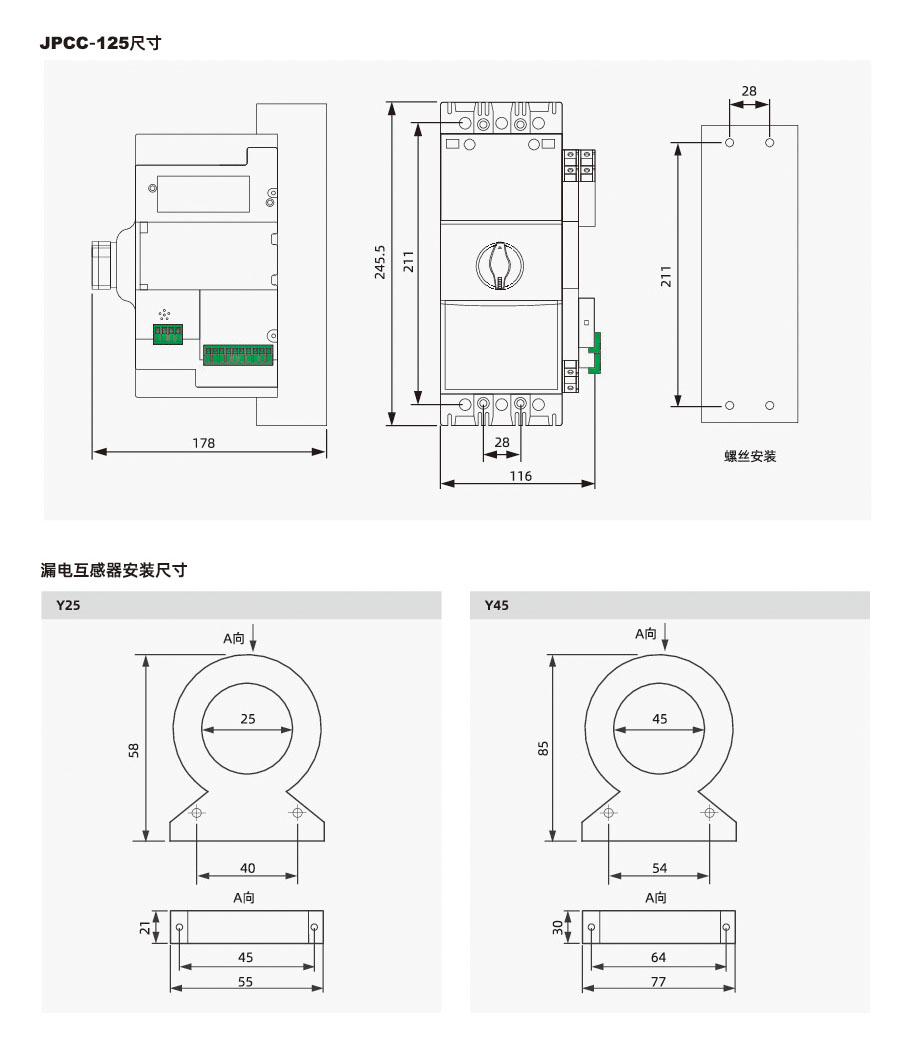

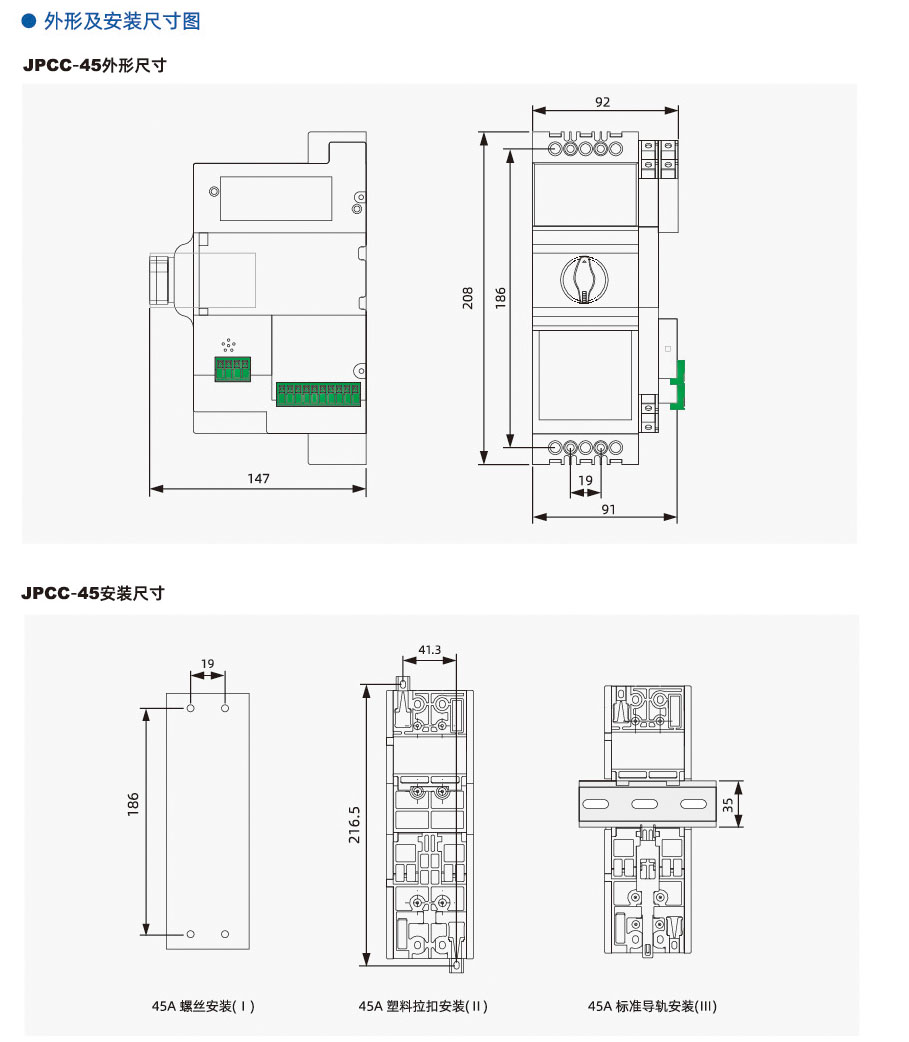

外形与安装尺寸

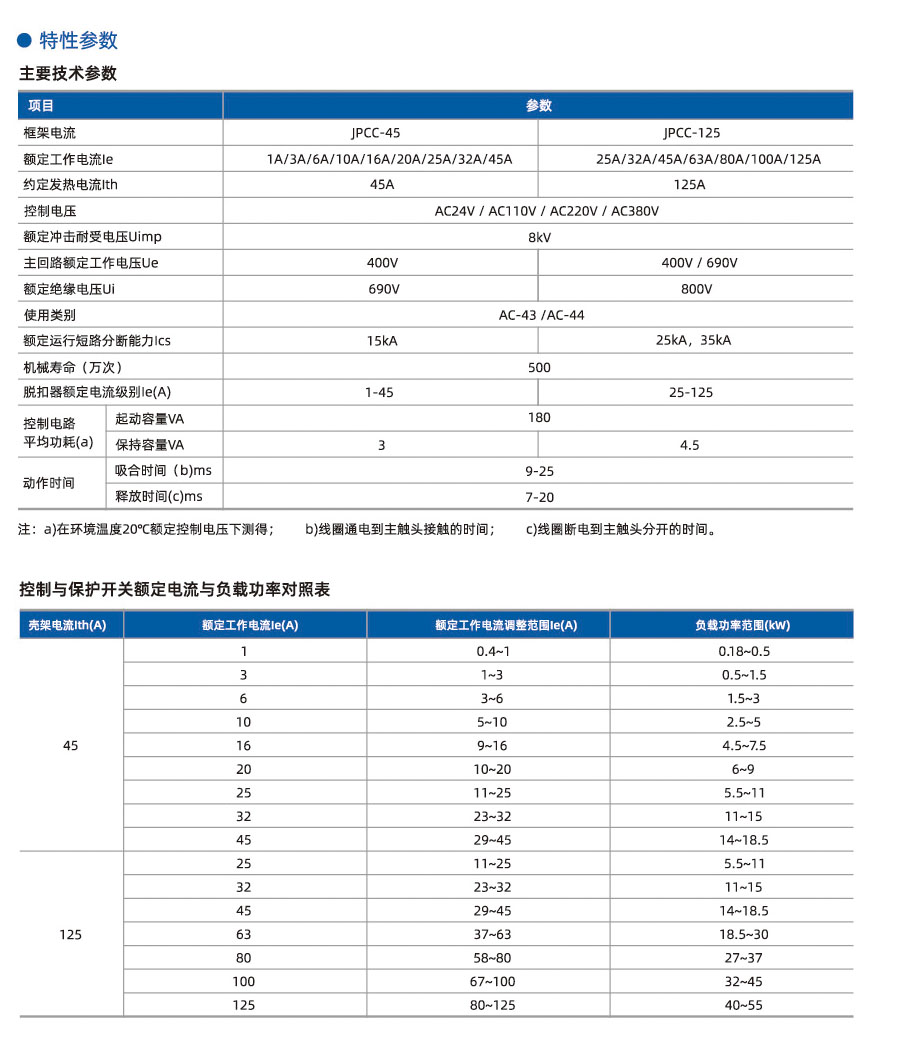

主要技术参数说明

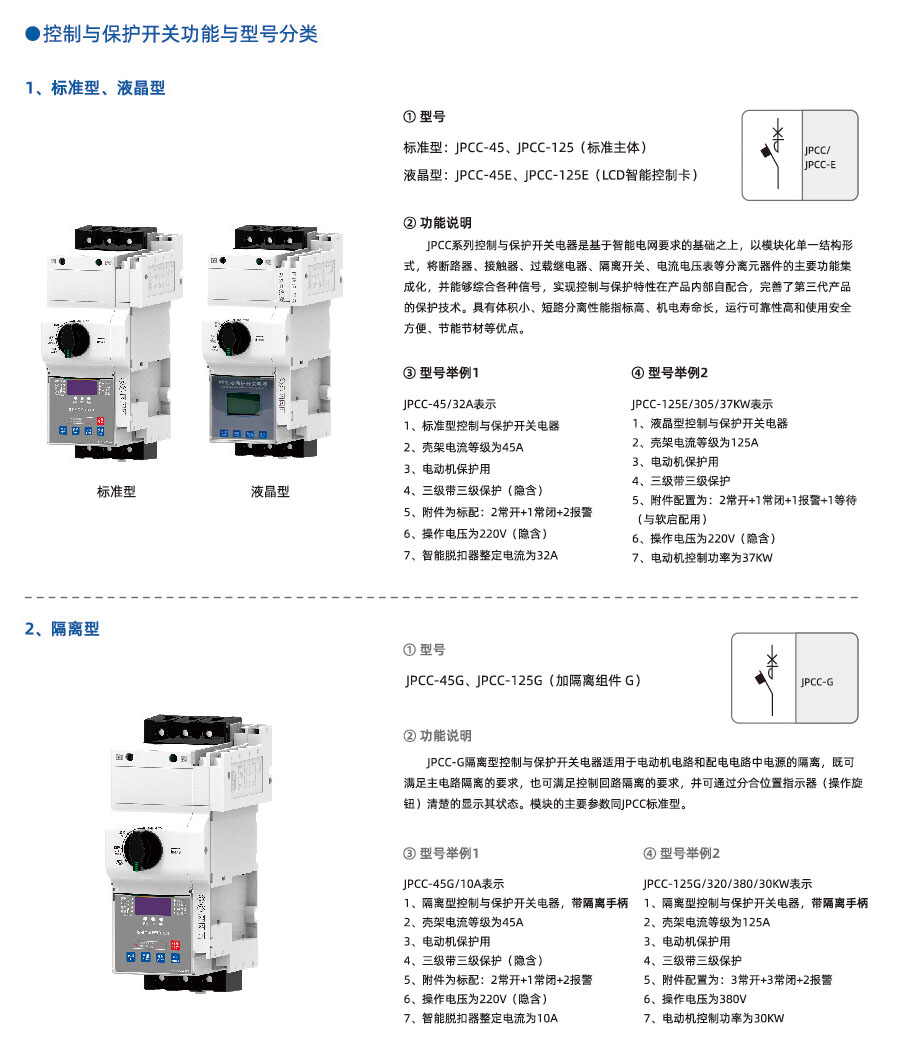

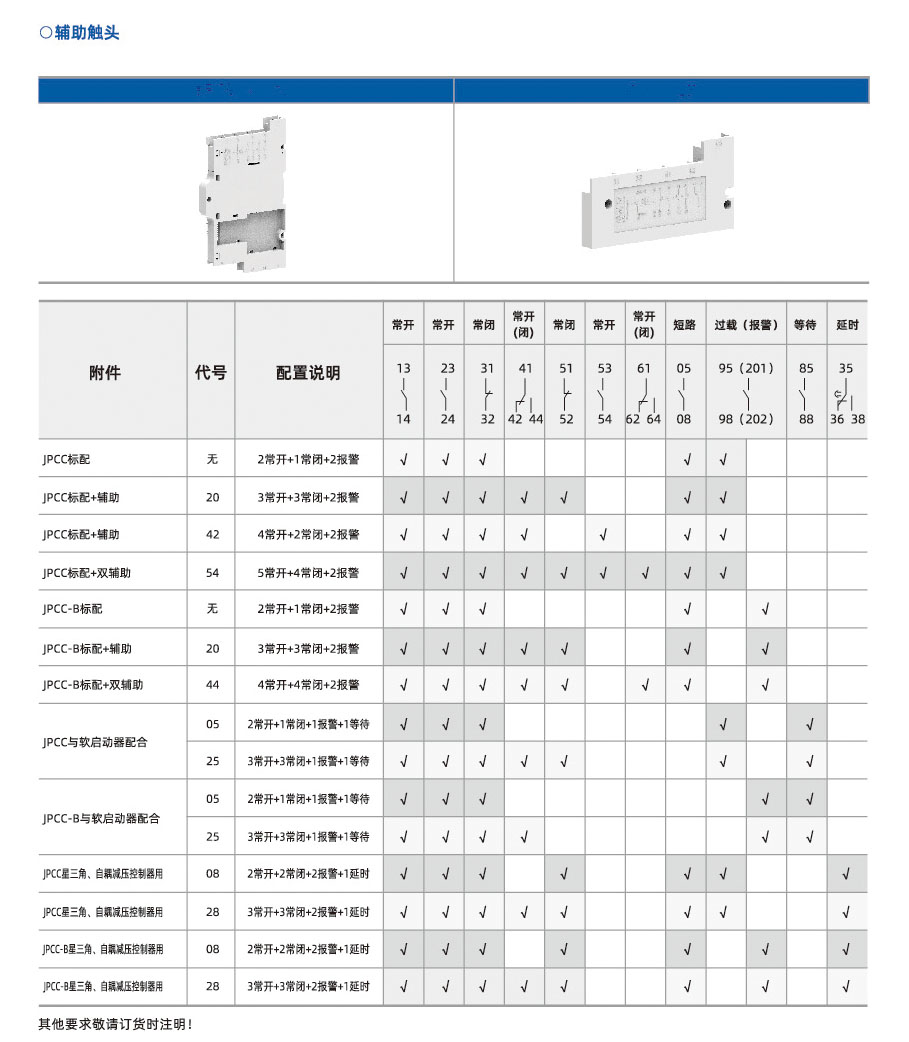

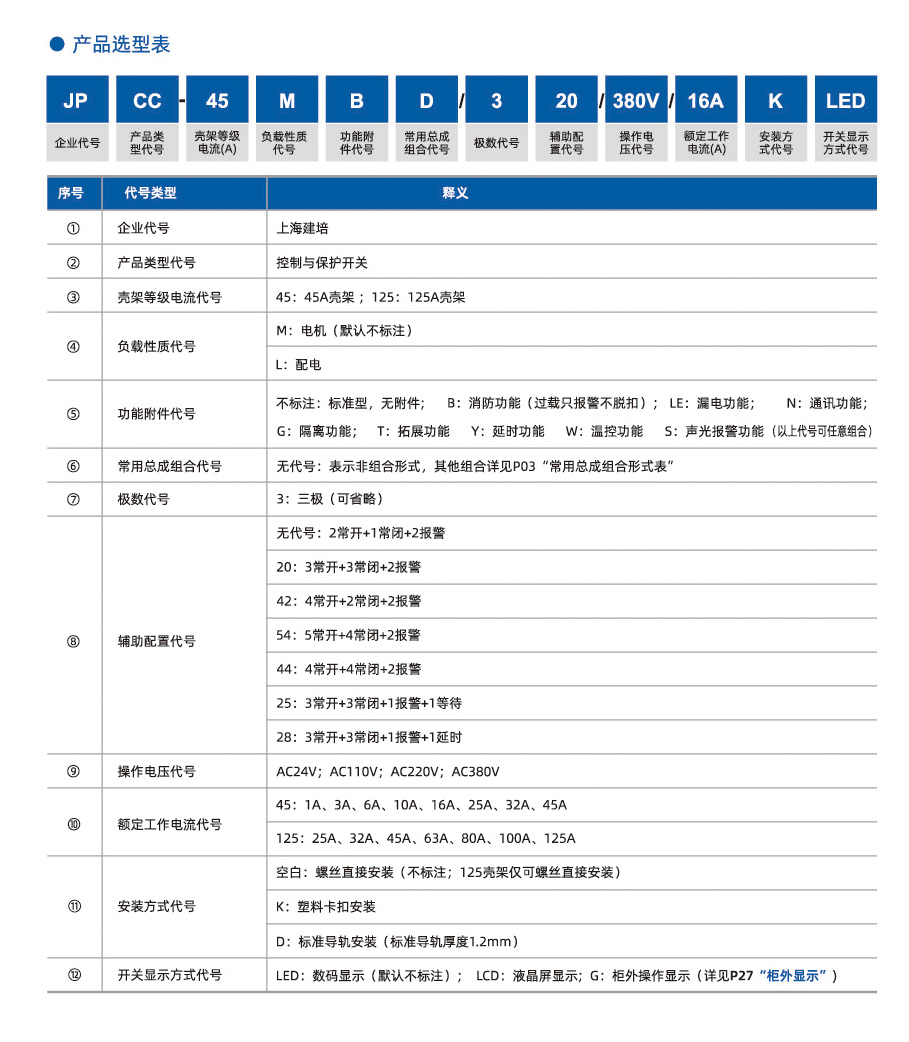

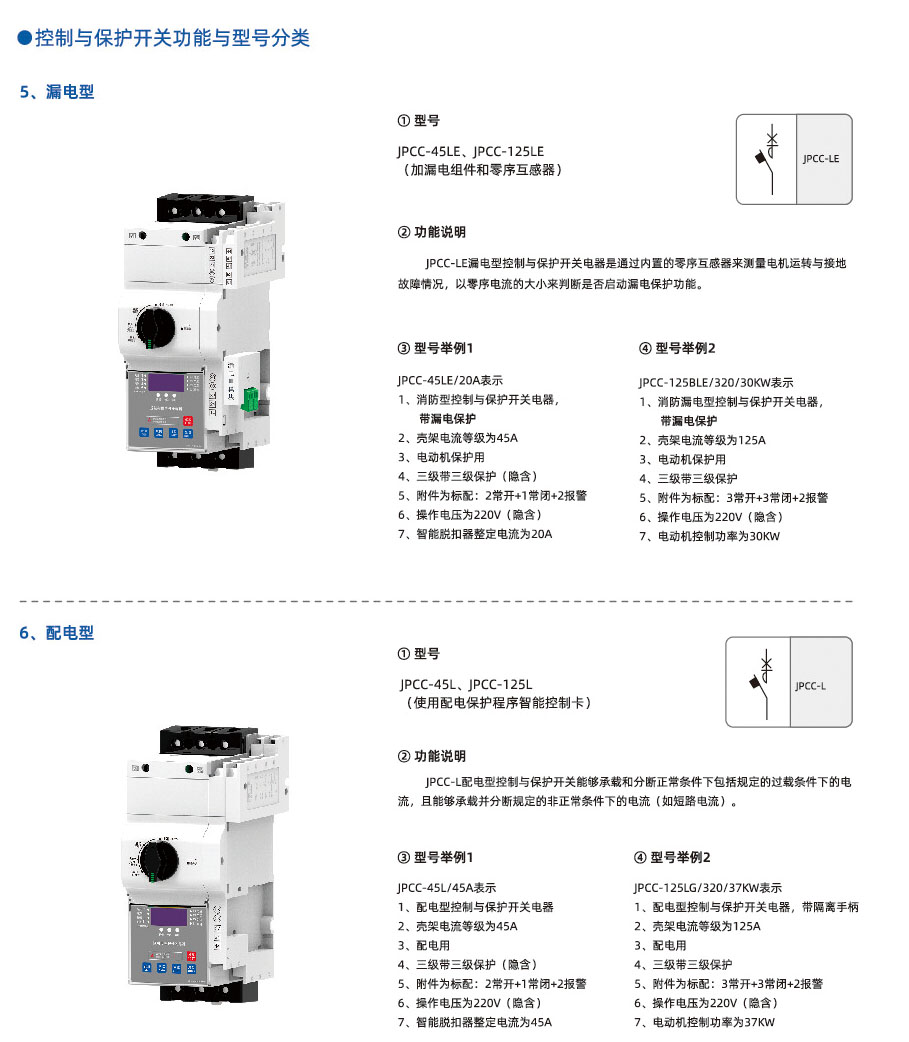

壳架等级:45、 125。主电路极数分为:三极、四极。JPCC系列控制与保护开关电器的基本配置:主体 + 智能控制器 + 辅助触头组。主体由主电路基本模块即:触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成。短路分断能力等级:C—经济型为35kA,Y—标准型为50kA,H一高分断型为80kA。辅助触头组由短路报警触头、过载报警触头以及一组2常开1常闭辅助触头构成,02为2常开1常闭+1短路1过载;06为3常开2常闭+1短路1过载;09为2常开1常闭。预期短路电流下的分断时间2~3ms,限流系数0.2以下。智能控制器额定电流le: 0.4、1、2.5、4、6.3、12、16、18、25、32、45、63、80、100、125A。主体额定电流ln:3、12、16、18、32、45、63、100、125A极数:用二位数字表示(前以为数字表示产品极数、后一位数字表示保护极数),如33表示3极带3极保护、30表示3极不带保护、43表示4极带3极保护。控制电源电压:M-220V、Q-380V。


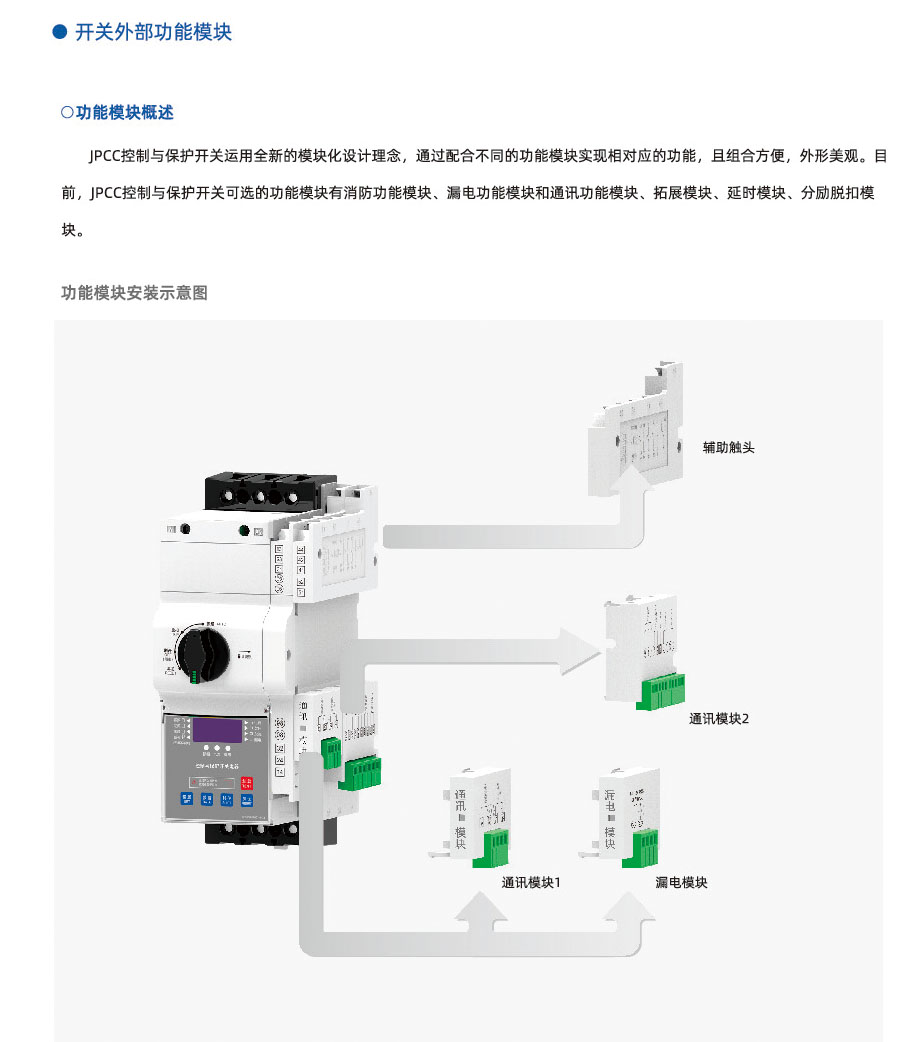

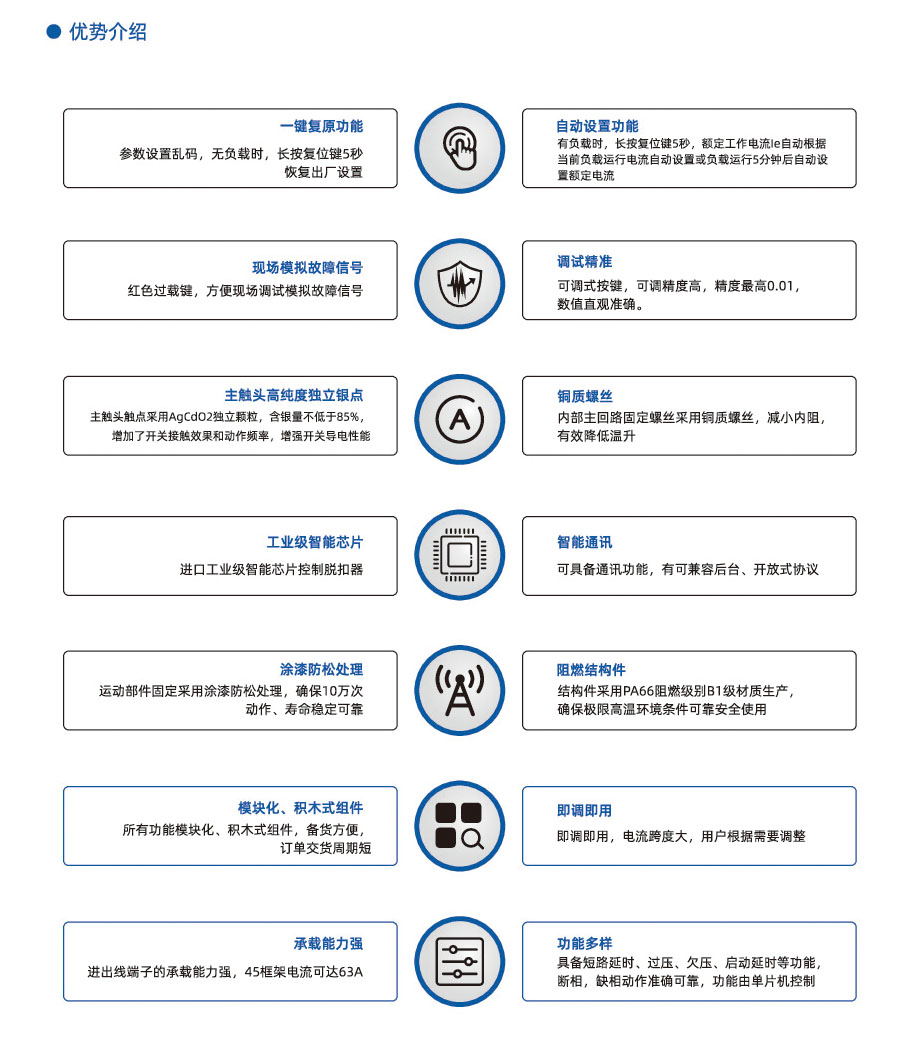

其它特点

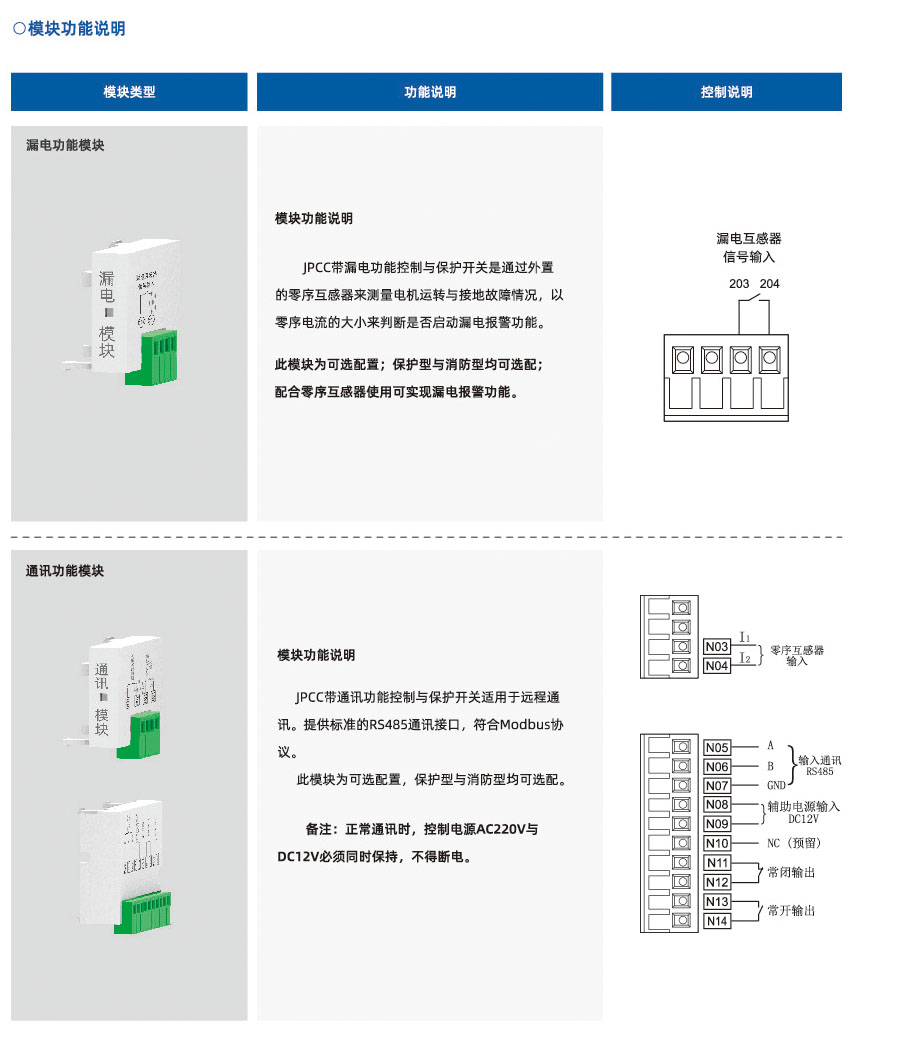

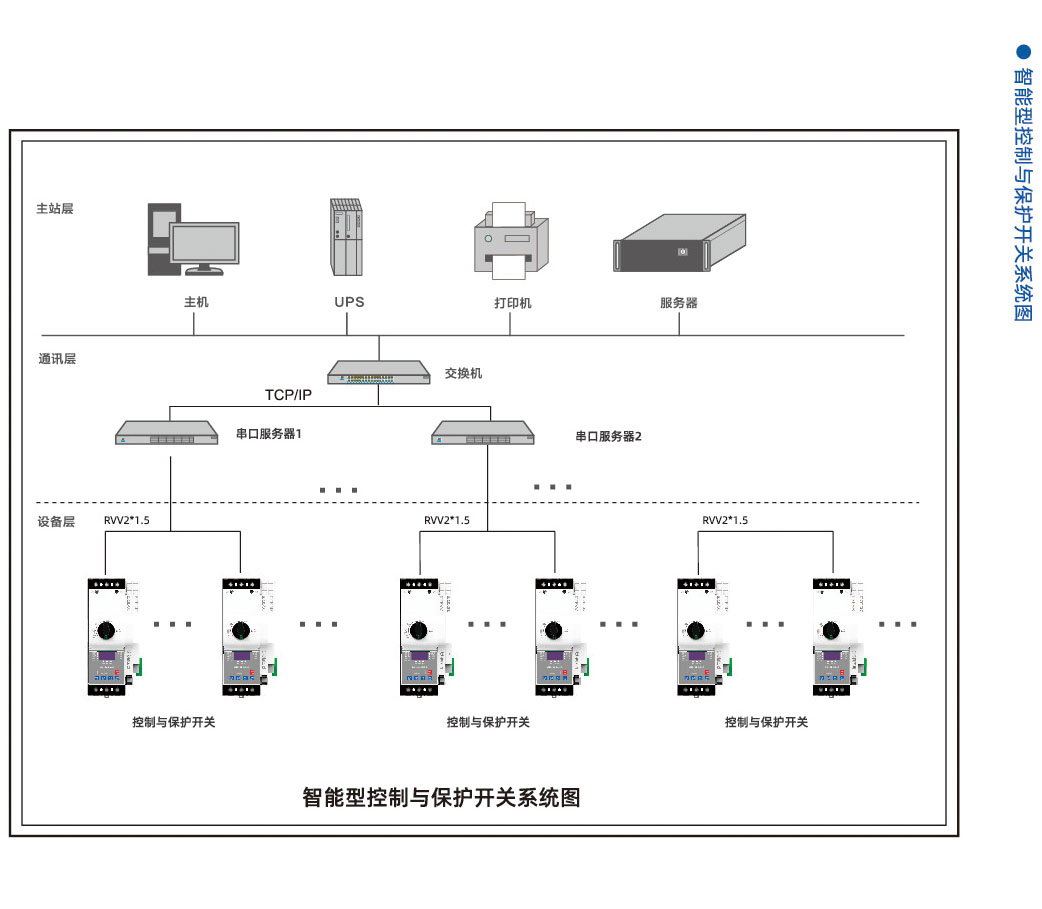

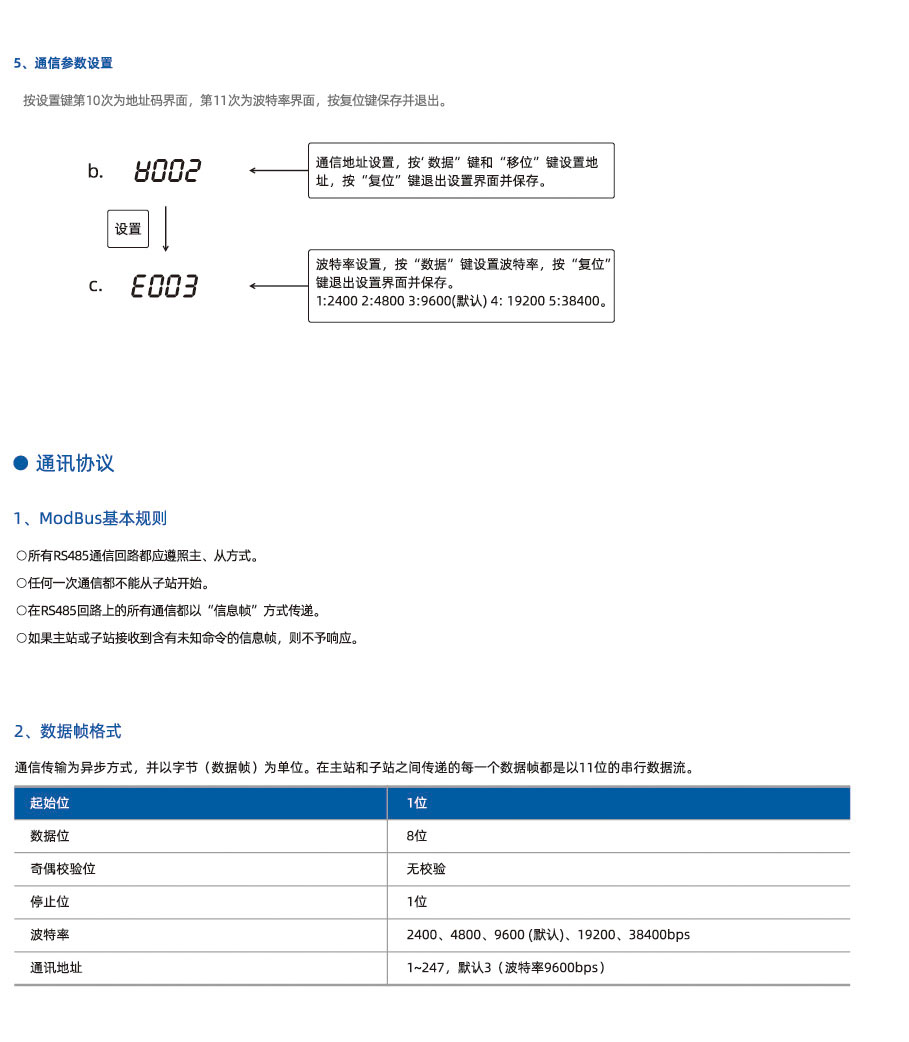

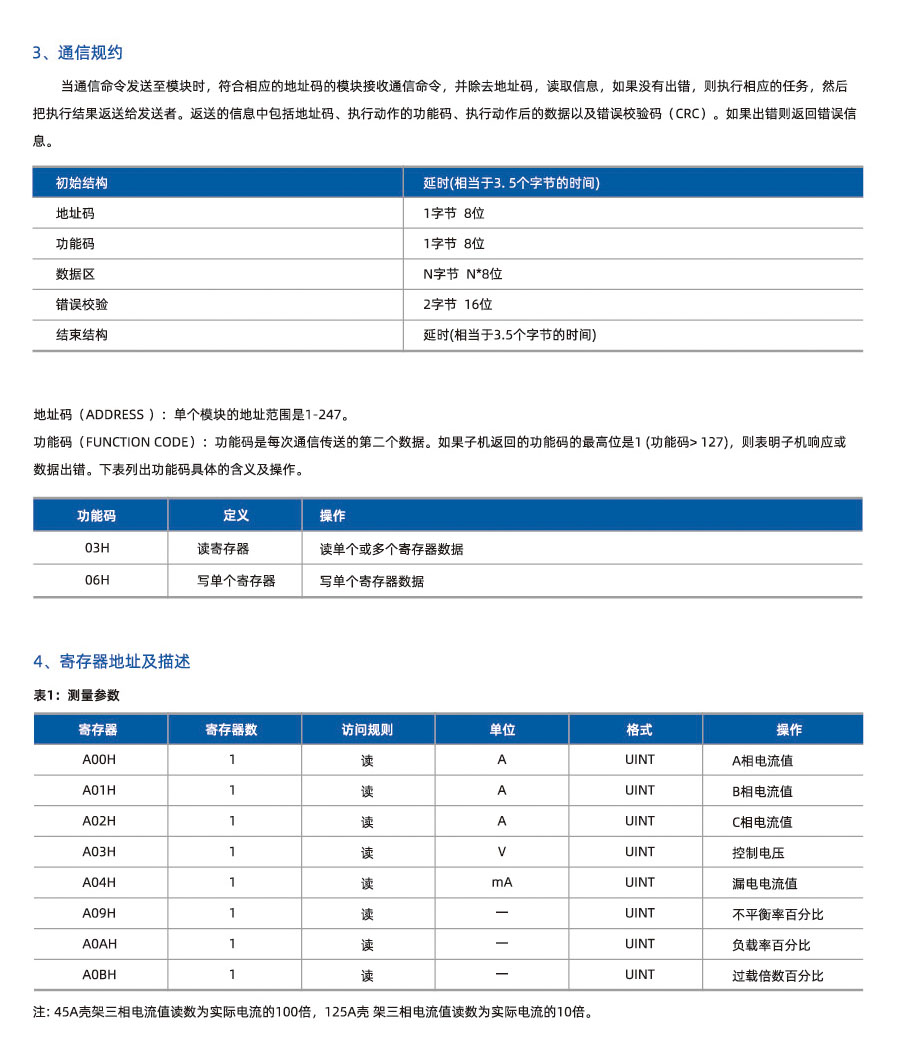

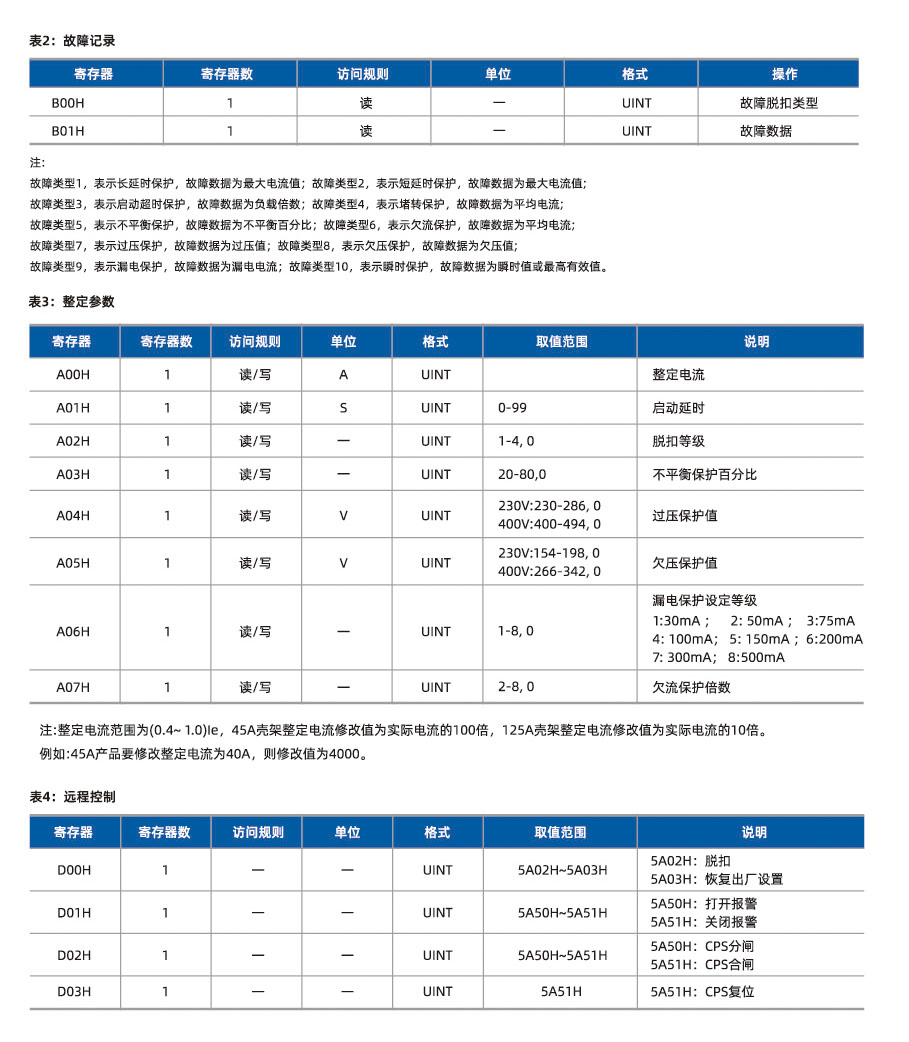

安全可靠、防护等级高 板前、板后、插入式的接线端均具有防触指功能,可配备防护等级直至IP65的高防护等级外壳,特性适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域,是代替目前的电磁起动器、保护式和组合式起动器、电动机综合保护器的理想产品。 节能 传统产品起动时采用全压全电流供电于电磁线圈,消耗的功率很大;且接通后维持电磁线圈都是全电压,消耗的功率不低于22瓦。本产品在通电起动结束后,改用小电压小电流维持电磁圈的吸合,所消耗的功率不低于2瓦,节能达到90%以上。 集中控制 传统产品只能柜内一对一显示与控制,本产品可以通过软件协议和485通讯接口,将多台产品通过总线连接至总控制台来显示、控制,所有参数均可以通过总控制台设置,总控制台又可以通过协议和电脑相连,实现“四遥”功能,特别适合于MCC电机控制中心。

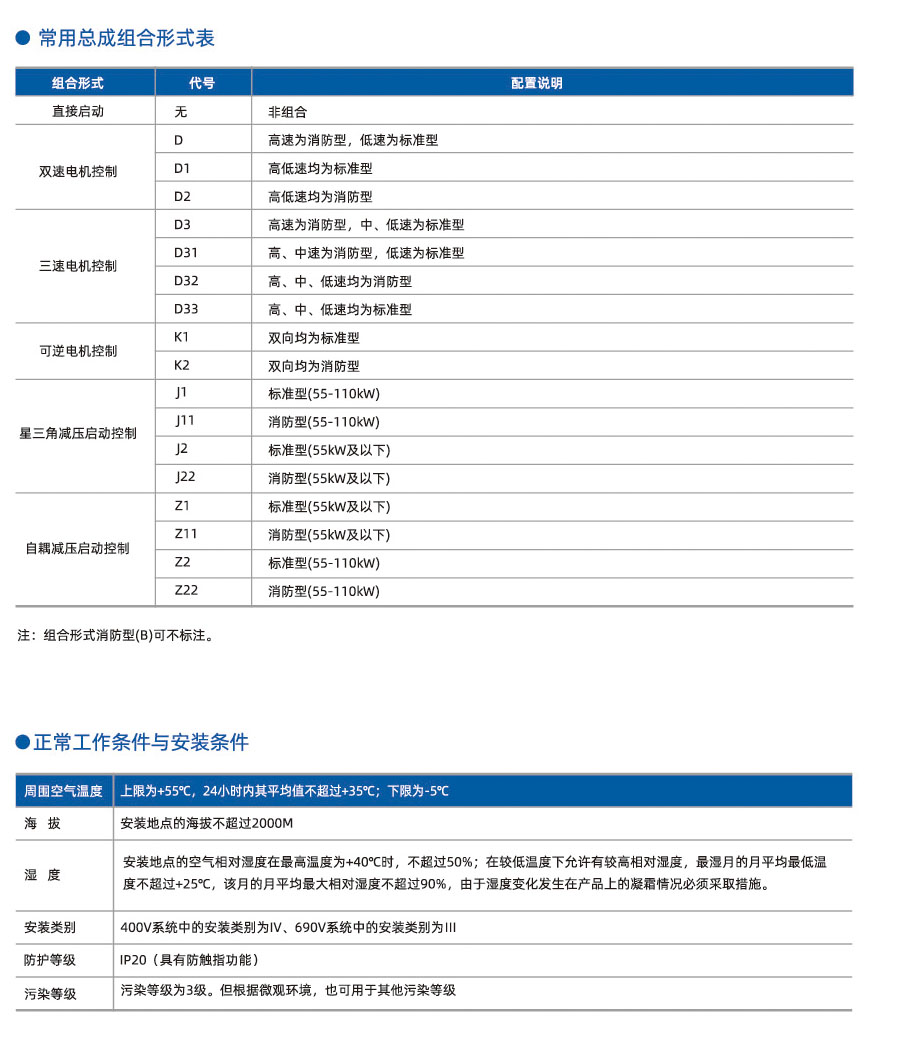

工作条件与安装条件
周围空气温度不低于-50℃,不高于+40℃,日平均气温不超过+35℃,当周围空气温度超出以上范围,用户可以与本公司协商。 注:在+40℃以下,JPCC产品允许不降容使用。 海拔:安装地点海拔不超过2000m。 大气条件:在最高温+40℃时,空气相对湿度不超过50%,在较低的温度下可允许有较高湿度。月平均温度为20℃时,该月的平均最大相对湿度90%,由于湿度变化偶尔产生的凝露应采取特殊的措施。 防护等级:IP20(具有防触指功能)。 污染等级:3级。

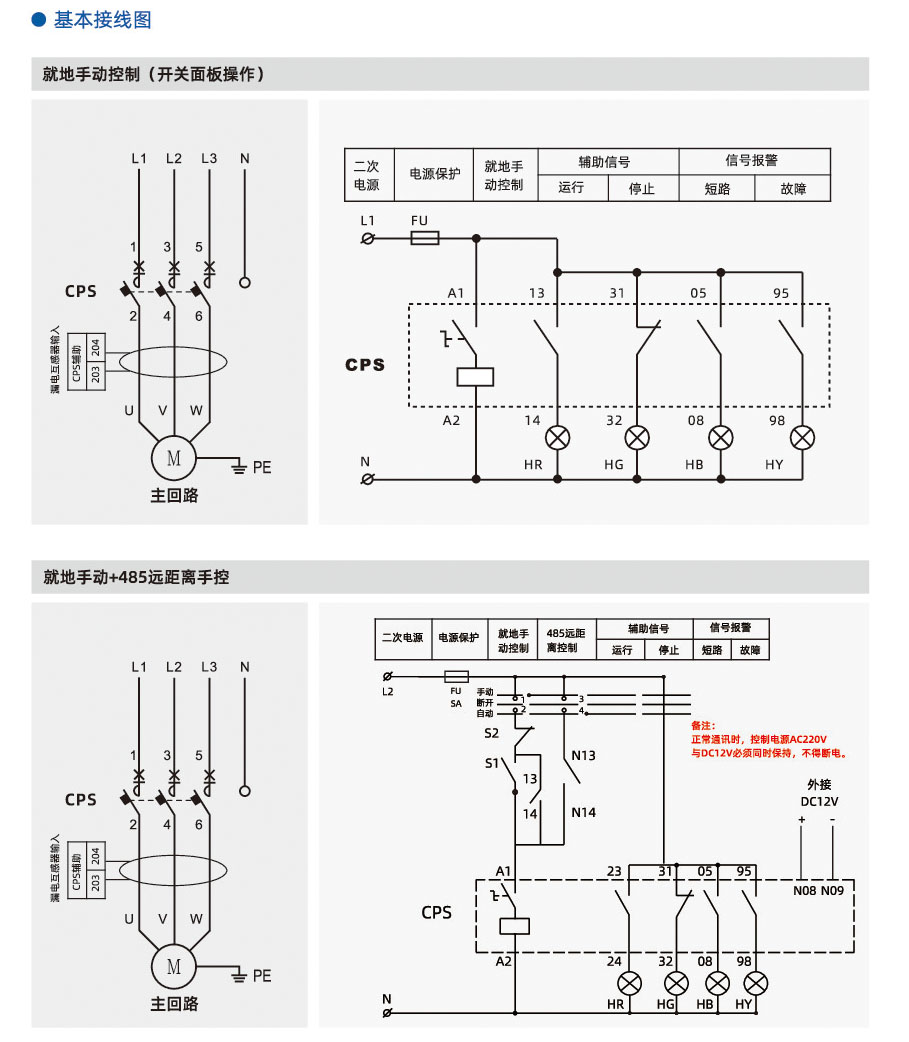

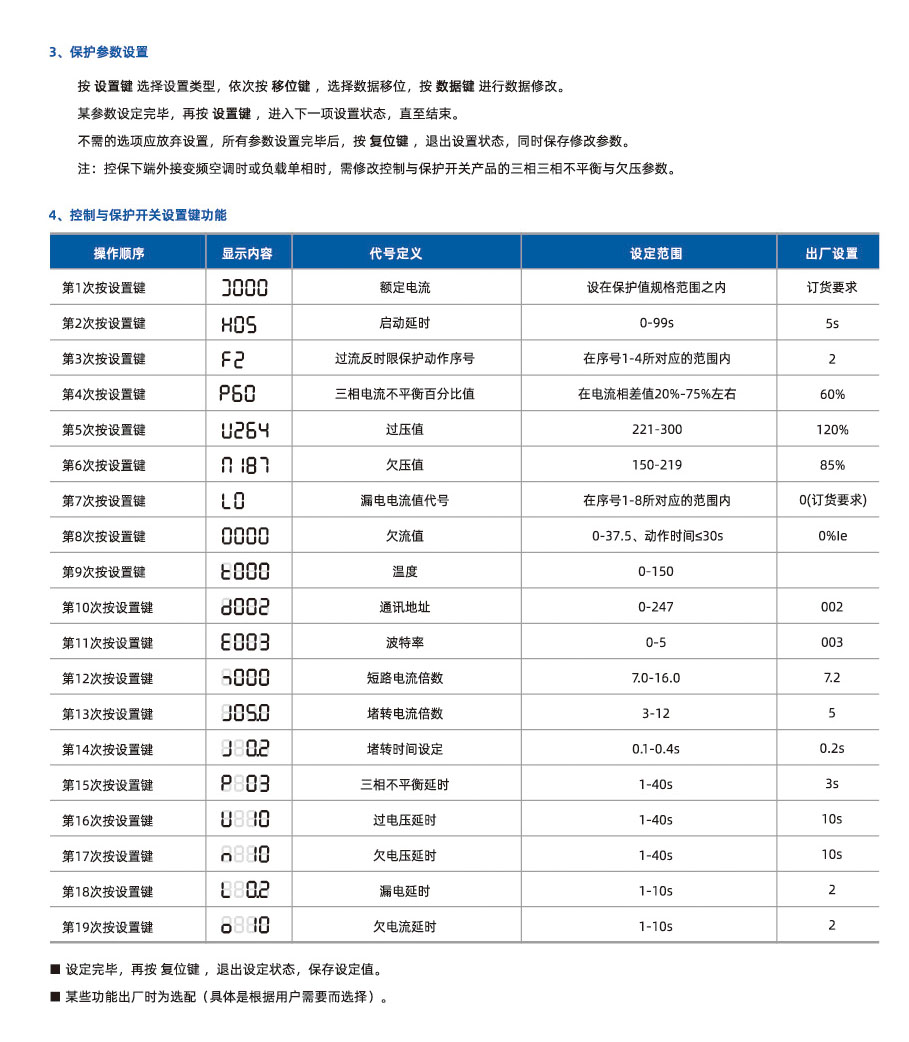

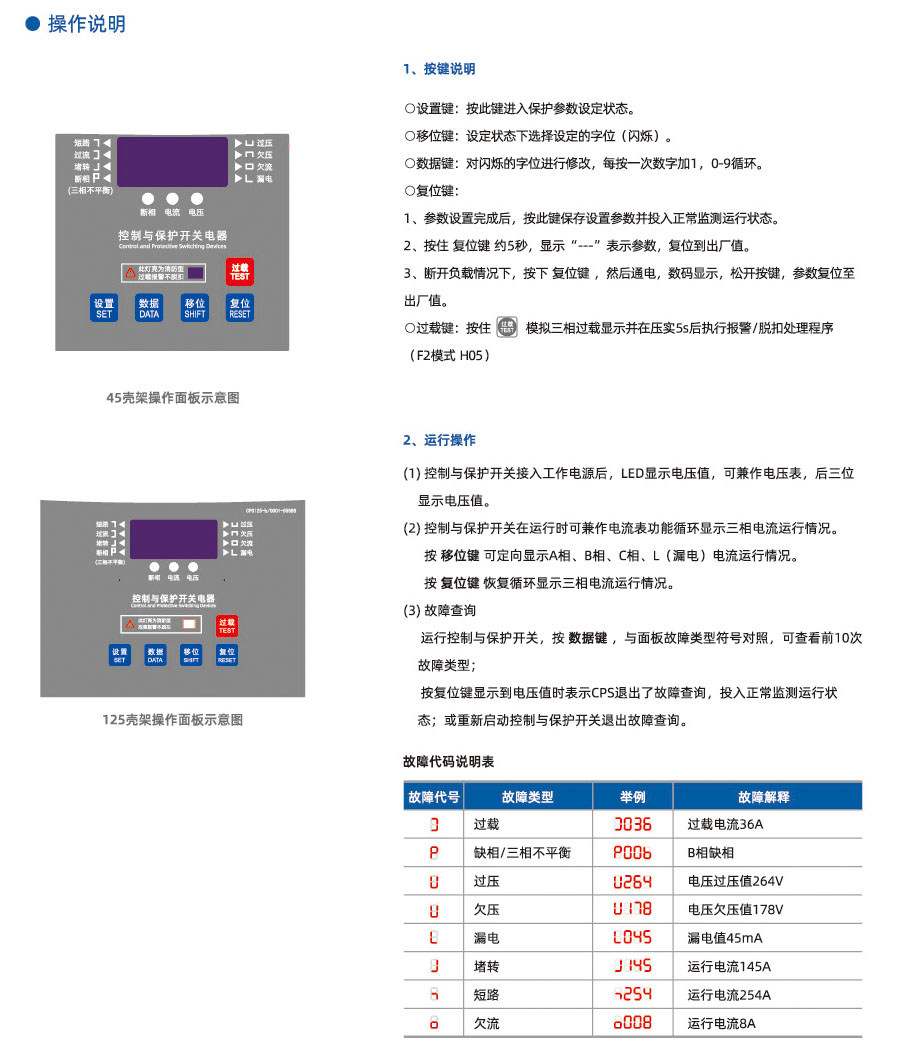

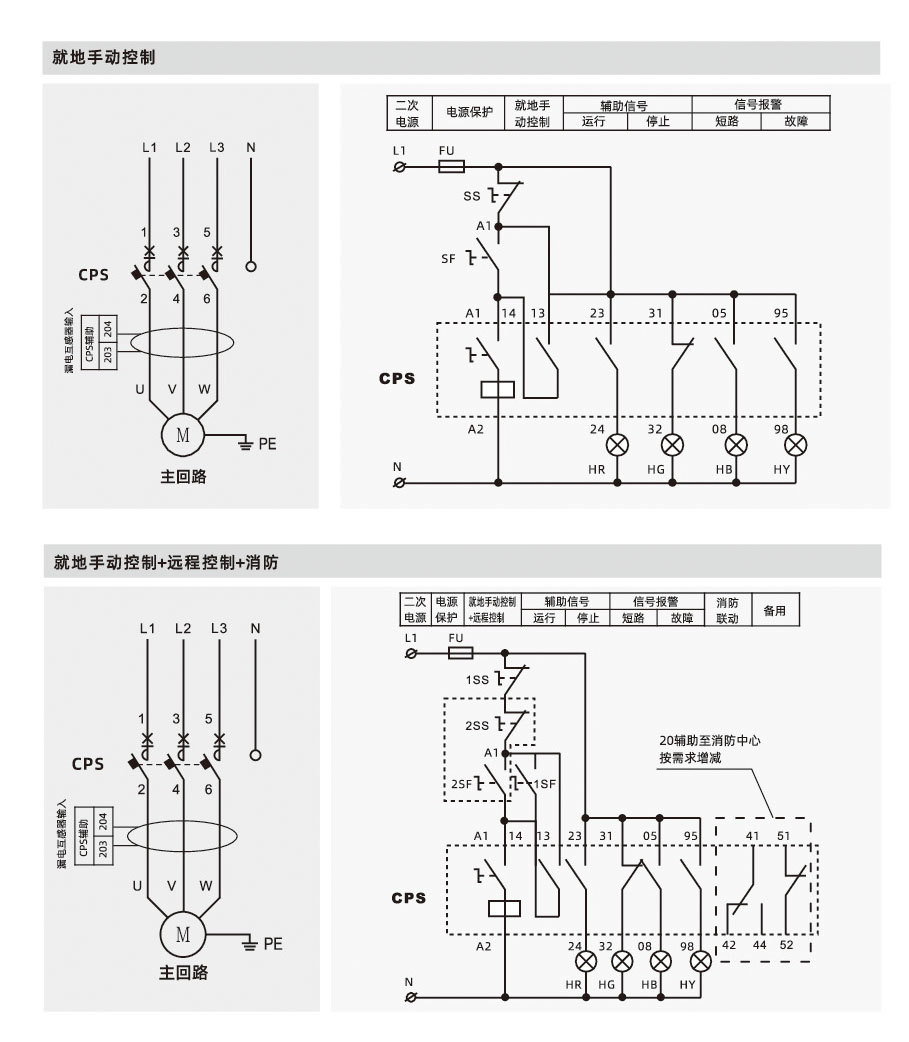

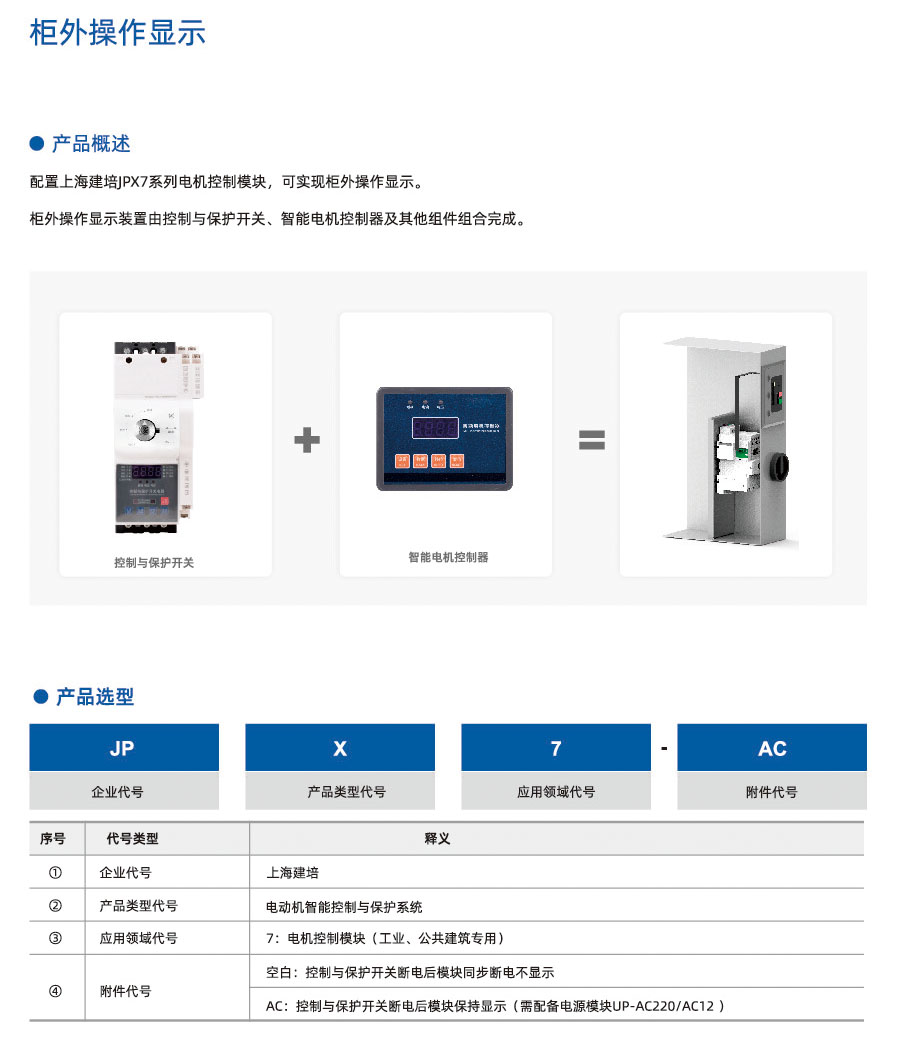

面板按键功能说明



操作面板



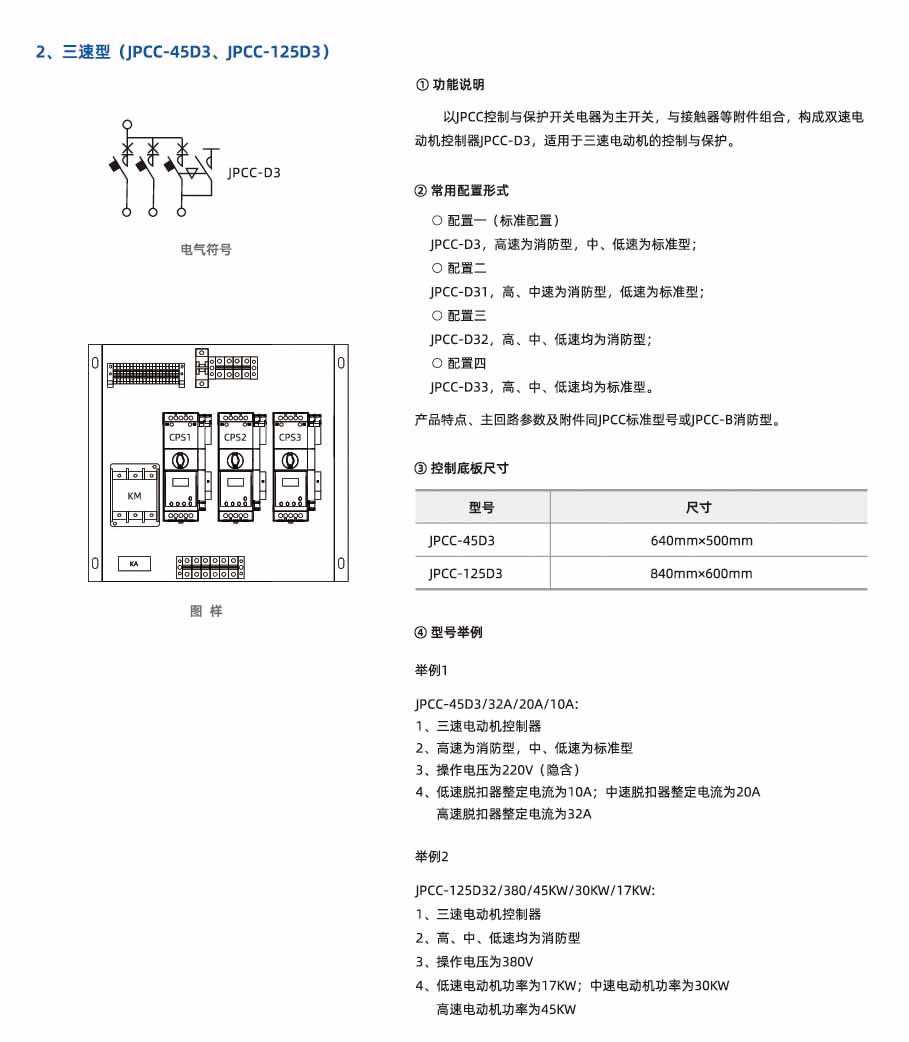

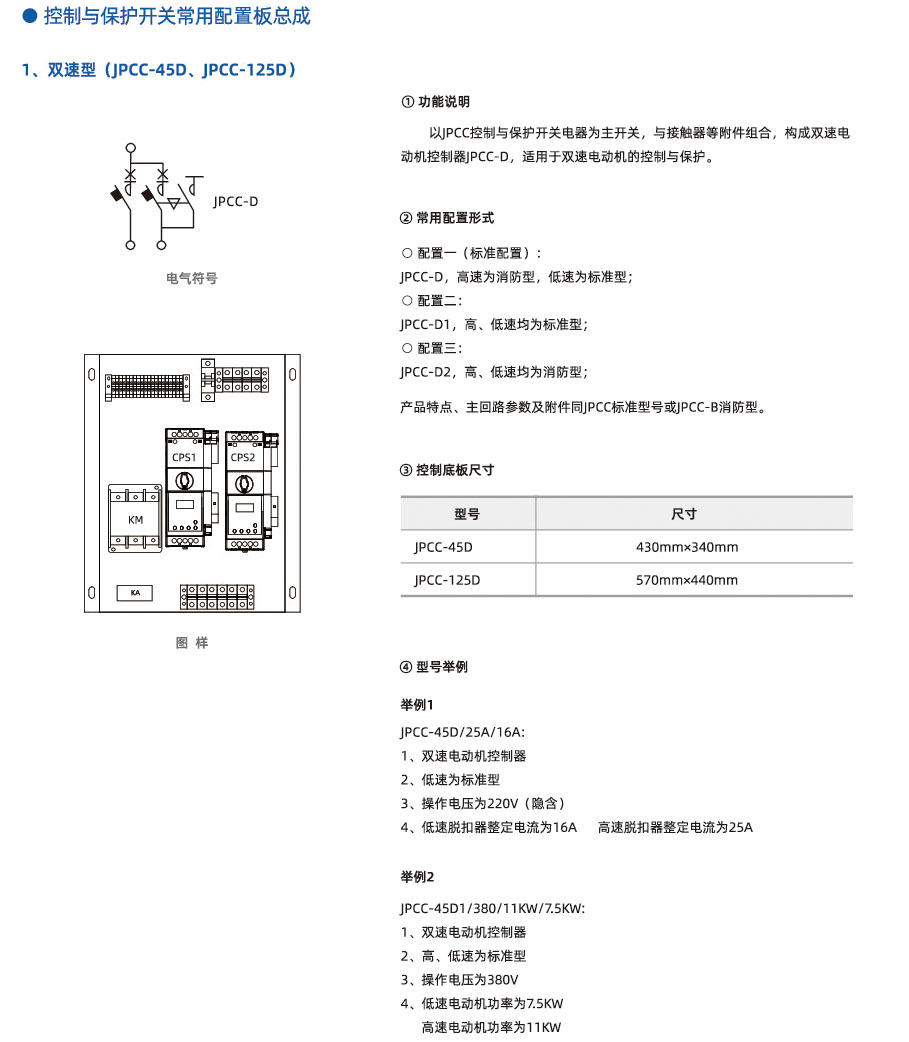

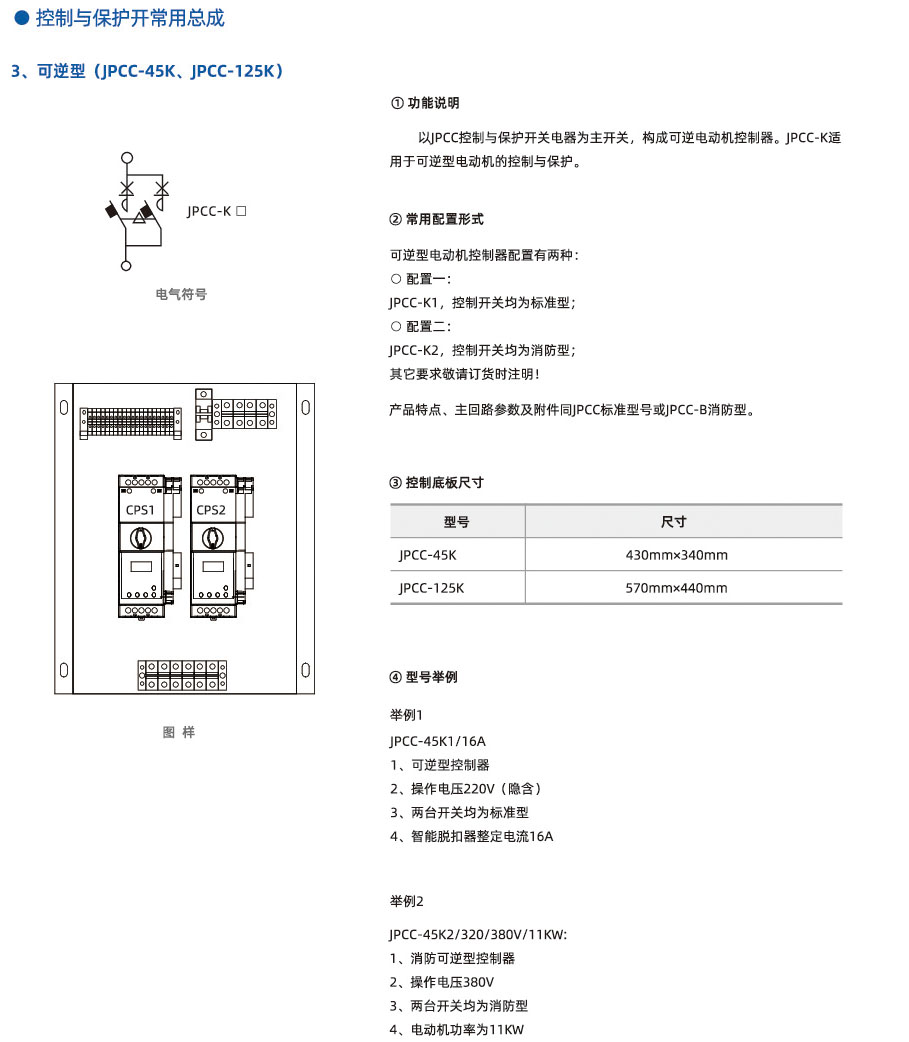

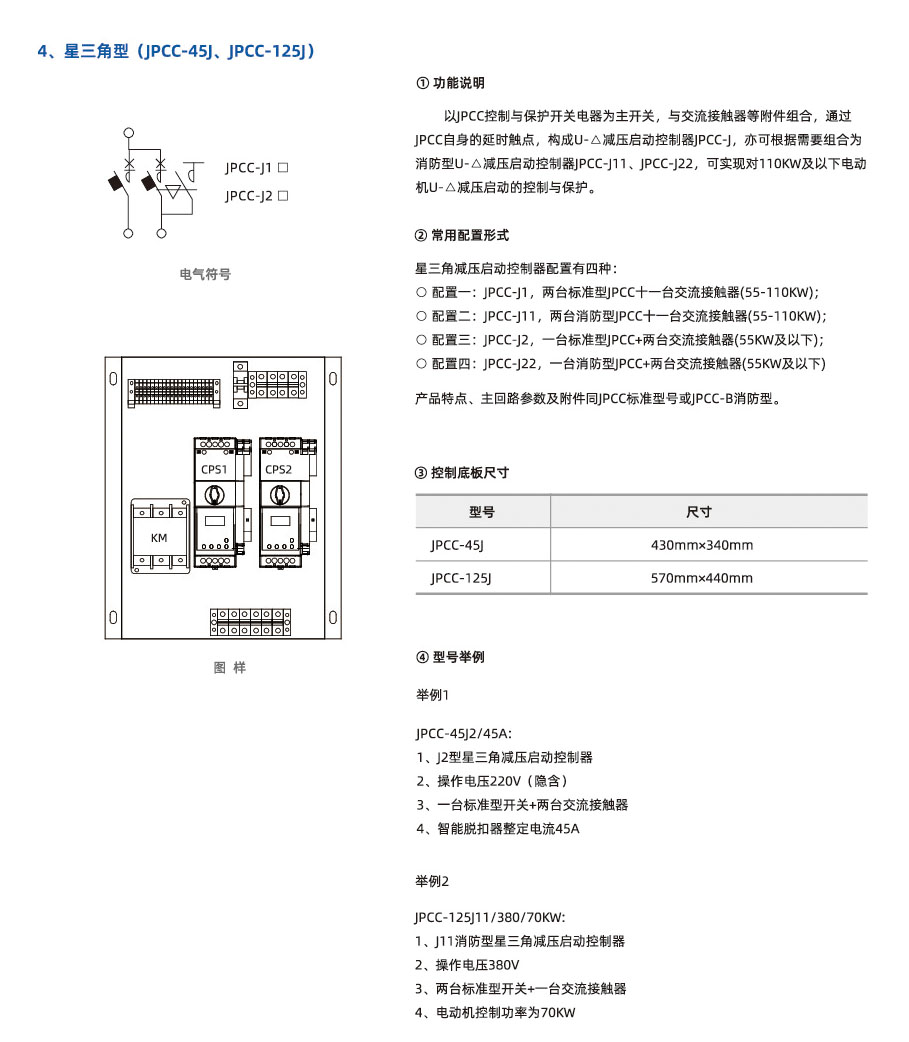

JPCC控制与保护开关电器与传统分立电器构成的系统相比

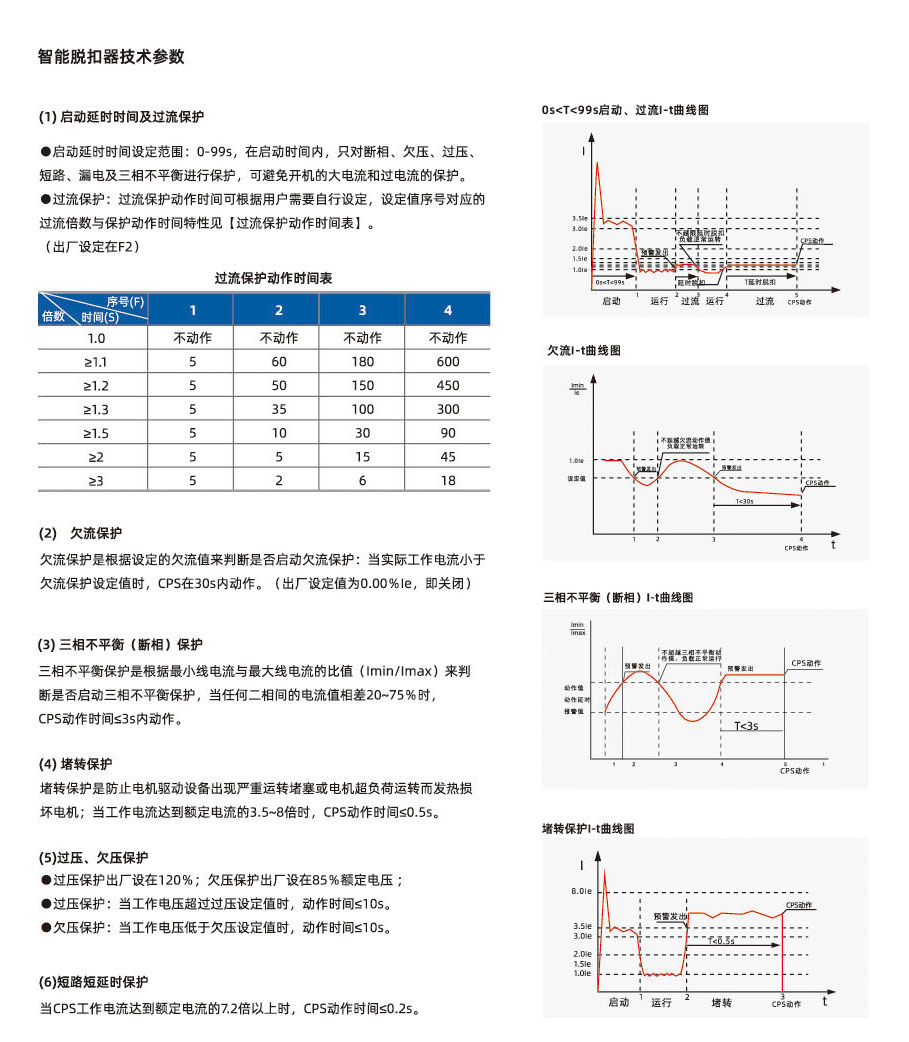

A、具有控制与保护自配合的特性 JPCC控制与保护开关电器集控制与保护功能于一体,很好地解决了分立元件不能或很难解决的元件之间的保护与控制特性匹配问题,使保护与控制特性配合更完善合理(具有反时限、定时限和瞬时三段保护特性),只要根据负载功率或电流即可正确选择单一产品,代替以往的包括自电源进线端到负载端的各种电器,不需降容;大大减轻了设计人员的工作量。
B、具有极高的运行可靠性和系统的连续运行性能 JPCC在分断短路电流后无需维护即可投入使用,即具有分断短路故障后的连续运行性能;JPCC在分断短路电流后仍具有6000次以上的AC-44电寿命,这是由断路器等分立器件构成的系统所难以达到的,JPCC的这一特性极大的提高了系统的运行可靠性和系统的连续运行性,其中额定运行短路分断能力Ics为80kA指标属同类产品的国际领先、国内最高指标。
C、节能节材 JPCC具有体积小、安装面积少、接点少、线路功耗小、节约能源、节约材料等优点。
D、安装灵活 横装、垂直安装、水平安装均不影响使用性能。可广泛应用于紧凑型成套装置中,包括固定式或抽屉式的MCC柜中具有分立元器件不可比拟的优越性。


与塑壳断路器相比
具有分断能力高、飞弧距离短的特性 JPCC在380V额定运行短路分断能力Ics(o-co-co) 达到高分断型为80 kA、标准型为50 kA、经济型为35 kA,在预期短路电流下的分断时间仅为2~3ms, 限流系数达到0.2以下,达到塑壳断路器的领先水平,接近熔断器的限流水平,大大限制了短路电流对系统的动、热冲击,飞弧距离﹤30mm。


与接触器性能相比
具有寿命长、操作方便的特性 JPCC的机械寿命达500~1000万次,电寿命AC-43为100~120万次,既可就地手动操作,又可实现远距离自动控制功能。 采用了先进的触头与电磁系统分离式设计,有效抑制了触头的二次弹跳,大大提高了产品的电寿命,而且特别适用于重载起动等严酷的场合。
